一、概述 ZP127采煤（掘进）机二次负压自动喷雾降尘装置 133 6547 5158
ZP127采煤（掘进）机二次负压自动喷雾降尘装置是我公司针对目前采煤机内外喷雾存在水压低、雾化效果差、喷头易堵塞等问题，根据采煤机、掘进机的产尘特点设计的一套高效降尘装置。该装置可实现喷雾与煤机联动，其自动增压系统把水压提高到10MPa以上，使高压喷雾降尘器形成高速雾化围幕将产尘源完全覆盖，同时围幕周围形成吸尘负压将周围粉尘吸入围幕中。除尘机理先进，用少量的水达到的降尘效果
本装置控制器采用液晶显示，多种参数、数据可用红外遥控器设定，根据用户需求现场调整，使产品真正做到智能化。由于电脑芯片采用了美国MOTOROLA单片机，电路结构简单，运行更加可靠稳定，是国内目前理想的更新换代产品。
二、技术指标：
1、 自动降尘控制器
额定输入电压：36VAC (真空断路器供电)
电源波动适应范围：80%～120%
供水电动球阀：1＂
旁通电动球阀: 1＂
适用水压：大于10MPa
控制信号：电平或接点信号
显示方式：液晶显示
参数设置：遥控器设置
控制器开关机;遥控器控制
2、增压系统
高压泵额定流量：63~120L/min
高压泵工作压力：大于7MPa
高压泵功率：15KW
高压泵额定工作电压：660/1140VAC
增压装置水箱容积: 600L
增压装置水箱进水: 25# 快接头
增压装置出水: 25# 快接头
增压装置体积:2000*800*800
3、高压喷雾除尘器
工作压力：7～12.5MPa
喷雾流量：40～65L/min
雾化粒度：50～200um
除尘器进水: 13# 快接头
除尘器体积: 560*230*220
三、性能要求：
1、 实现喷雾降尘与煤机联动。
2、 除尘器采用高强磁铁吸在割煤机摇臂割筒电机上,安装方便，具有防冲击、抗砸的特点。
3、 装置的增压泵、控制器、电机一体化设计，便于安装、移动和日常维护。
4、 高压喷雾用水与割煤机冷却水共用一条水管安装使用方便。
5、 装置具有自动进水功能。
6、 装置具有缺水自动停机保护功能。
7、 装置具有进水控制异常时的防溢水功能。
四、系统配置

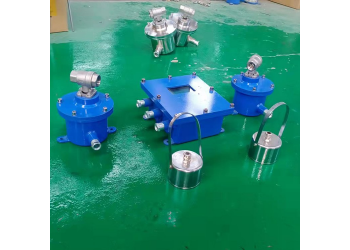

系统装置包括：KXP127矿用自动喷洒降尘控制器、矿用高压泵、真空断路器、水箱、高压水管组成。
五、安装调试
1、将高压除尘器安装在采煤机的两端(掘进机安装在掘进臂上)，调整角度使其水幕能覆盖采煤机割筒。
2、割煤机提供一个开停触点信号。
3、高压水管通过采煤机绕线筒将高压泵与除尘器相连，高压水管采用25#高压胶管。
