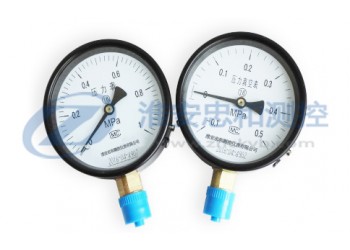

Y系列压力表适用于测量无爆炸危险，不结晶，不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。工业压力表根据不同的使用环境和功能要求选择不同的材质与功能。一般低温无腐蚀的场所使用普通材质的压力表，而对于特定场合和高温、腐蚀性的场合应该选用特定要求的材质。工业压力表根据显示要求分：指针式指示压力表、数字式显示压力表；根据材质不同分为：普通压力表、不锈钢压力表、全塑压力表；根据功能要求不同分为：耐震压力表、电接点压力表、远传压力表、隔膜压力表、防爆压力表等；根据特定介质使用的场合分为：氧气压力表、乙炔压力表、氨压力表、氢气压力表、氮气压力表、天然气压力表等。一、压力表规格型号：
压力表表盘直径(mm)：φ40 φ50 φ60 φ100 φ150 φ200 φ250
使用工作环境温度：-40℃～70℃，相对温度不大于 85%
仪表执行标准：GB/T1226-2001
压力表接头：标准螺纹为公制螺纹M10*1 M14*1.5 M20*1.5，要求管螺纹、锥管螺纹需要订制。
压力表精度：2.5级（40mm 50mm 60mm 250mm表盘直径）；1.6级；1.5级；1.0级
压力表表壳材质：铁壳；不锈钢
压力表元件材质：铜合金，304,316
二、压力表规格及量程参数：
| 型号 | 精度等级% | 量程范围MPa | 结构特点 | 接头螺纹尺寸 |
|
Y-40 Y-40Z |
2.5 |
0~0.1；0~0.16；0~0.25；0~0.4； 0~0.6；0~1；0~1.6；0~2.5；0~4； 0~6 |
径向 轴向 |
M10×1 G1/8 |
|
Y-50 Y-50Z |
0~0.1；0~0.16；0~0.25；0~0.4； 0~0.6；0~1；0~1.6；0~2.5； 0~4；0~6；0~10；0~16；0~25；0~40； |
径向 轴向 |
M14×1.5 | |
| Y-60 | 2.5 |
-0.1~0；-0.1~0.06；-0.1~0.15； -0.1~0.3；-0.1~0.5；-0.1~0.9； -0.1~1.5；-0.1~2.4； 0~0.1；0~0.16；0~0.25；0~0.4；0~0.6； 0~1；0~1.6；0~2.5；0~4；0~6；0~10； 0~16；0~25；0~40；0~60；0~100； |
径向 |
M14×1.5 |
|
Y-100 Y-150 Y-200 |
1.6 |
M20×1.5 | ||
| Y-250 | 2.5 | |||
| Y-60Z | 2.5 |
轴向 |
M14×1.5 | |
|
Y-100Z Y-150Z |
1.6 | M20×1.5 | ||
| Y-60ZT | 2.5 | 轴向带前边 | M14×1.5 | |
|
Y-100ZT Y-150ZT |
1.6 | M20×1.5 | ||
|
Y-100TQ Y-150TQ |
1.6 | 径向带前边 | M20×1.5 | |
| Y-200 | 1.6 |
0~0.1；0~0.16；0~0.25；0~0.4；0~0.6； 0~1；0~1.6；0~2.5；0~4；0~6；0~10； 0~16；0~25；0~40；0~60； |
径向 | M20×1.5 |
| Y-250 | 2.5 |
压力表的测量系统由接头、弹簧和传动机构组成。由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在盘度指示相应的压力数值，通过指针指示压力表对应刻度盘位置进行读数。为了消除扇形齿轮转轴齿轮间隙活动，在转轴齿轮上装置了盘形游丝。
四、压力表选型参考:
五、压力表规格尺寸介绍：
| 型号 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y40 | Φ40 | M10×1 | Φ2.5 | 10 | 38 | 24 | 8.5 | 2 | |||
| Y40Z | 40 | 24 | 0 | ||||||||
| Y60 | Φ60 | M14×1.5或M10×1 | Φ5 | 14 | 56 | 30 | 12 | ||||
| Y60Z | 58 | 30 | 0 | ||||||||
| Y60T | 72 | 56 | 30 | Φ4.5 | 13 | ||||||
| Y60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y100 | Φ100 | M20×1.5 | Φ6 | 20 | 90 | 44 | 18 | ||||
| Y100Z | 85 | 44 | 30 | ||||||||
| Y100T | 118 | 90 | 45 | Φ5.5 | 18 | ||||||
| Y100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y150 | Φ150 | 115 | 48 | 18 | |||||||
| Y150Z | 92 | 47 | 41 | 30 | |||||||
| Y150T | 165 | 115 | 48 | Φ5.5 | 18 | ||||||
| Y150ZT | 92 | 47 | Φ5.5 | 30 | |||||||
| Y200 | Φ200 | 146 | 50 | 18 | |||||||
| Y250 | Φ250 | 167 | 50 | 18 |
六、压力表选择参数要求：
1、测量介质名称、工作温度及特性
2、压力表表盘的选择
3、压力表压力量程的选择：要求压力表的量程是正常工作压力的1.5~2倍压力
4、压力表材质的选择
5、压力表螺纹尺寸
6、压力表表盘与连接位置选择：径向；轴向无边；轴向带边
