RedEdge-MX Dual Camera成像系统

用途：

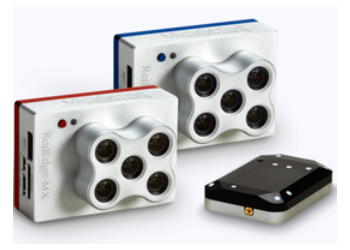

RedEdge-MX 双相机成像系统集成了两个5波段相机RedEdge-MX和新的RedEdge-MX Blue，它可以捕捉10个光谱波段。只需一次飞行，就可获取RGB图像、植被指数图像和数字表面模型，实现先进的遥感和植被研究应用，测量数据可直接与卫星数据进行对比。

应用领域包括农作物表型及病虫害监测、农作物长势和农情监测、农业灾害胁迫监测和评估、生态环境调查、水资源监测管理、土壤监测评估、森林资源管理、地理信息系统等。

RedEdge-MX双相机成像系统可得到客户需要的多种植被指数，它们在农林业病虫害、生长长势等科技农业方面有很大作用，这些植被指数包括：叶绿素、NDVI、NDRE、DSM等。

叶绿素图（Chlorophyll Map）：红边光谱波段是这里的重要参数，与其他波段一起工作，不仅可以对植物活力而且对植物健康进行更精准的测量。

NDVI图：比较红光波段和近红外波段的反射率，其也是农业分析中常见的参考依据；

DSM图（数字表面模型）：DSM在农业分析中是很重要的工具，因为它用于评估表面特性和水流情况；

RGB 图：RedEdge-MX全局快门拍摄的无失真图像数据，包括用于RGB彩色影像的窄带红、绿、蓝波段，这些波段在处理后与所有可见和不可见光带以与植被指数对齐。

特点：

?  同步捕获10 个频带的图像

?  具有嵌入式元数据的标准 12 位 TIFF 文件输出，可获取原始数据

?  简化集成的下行光传感器和 GPS 组合，准确的环境光校准。仅需要一个 DLS

?  已辐射校准的光谱成像仪，用于进行精准、可重复的测量。

?  所有10个镜头均配备全局快门，以便在每个平台上获得无失真效果图。

?  标配中包含固定支架和快速安装连接器，可与 DJI 无人机集成

?  直接将图像与陆地卫星和哨兵卫星数据进行对比

?  可使用 Pix4D、Agisoft 和其他 MicaSense 数据合作伙伴对数据进行轻松处理

?  谱带翻倍，分析能力翻倍

?  可使用新的海岸蓝/气溶胶谱带监控浅水环境

技术规格：

*安装尺寸及无人机固定方式请联系渠道科技咨询。

上图为使用多光谱相机拍摄的冬小麦图像，图一图二为用三原色（RGB），植被覆盖指数（NDVI）和复合-彩虹外（CIR）等层面看，麦田看起来基本上很均匀和健康。然而，当看到图三叶绿素地图的时候，发现叶绿素含量的变化，查看病变的小麦区域等。
