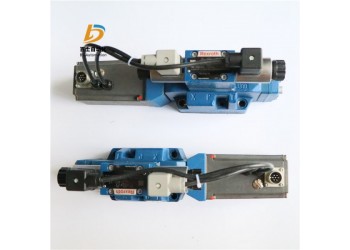

先导式比例方向阀R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M；武汉百士自动化设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现货供应，欢迎新老客户询价采购！
产品简介：
力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式比例方向阀
4WRKE规格 10, 16, 25, 27, 32, 35
组件系列 3X
大工作压力 350 bar
大流量 3000 l/min
带主控制阀芯电气位置反馈和集成电子元件 (OBE) 的先导式二级比例方向阀
调整体积流量的方向和大小
用比例电磁铁操纵
用于底板安装：孔图按 ISO 4401
电气位置反馈
弹簧对中的主控制阀芯
先导控制阀：单级比例方向阀
带位置控制的主级
4WRAP 6 W7.3X/G24… 型先导控制阀（一级）
先导控制阀是直动式比例阀。控制边的几何图元经过优化，可用作比例方向阀型号 4WRKE 的先导控制阀。比例电磁铁为带可拆卸线圈的耐压密闭型湿式插脚直流线圈。它们可将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。所设线圈磁力将在整个控制行程中保持恒定。
先导控制阀主要由壳体、比例电磁铁和、控制阀芯和弹簧和组成。在非工作情况下，两个执行机构都连接到油箱。如果两个线圈中的一个或励磁，则磁力会将阀的控制阀芯向弹簧或移动。一旦超过遮盖量，便会堵塞两个执行机构中的一个与油箱的连接，转而连接压力腔。流体从 P 流向主级的控制腔。
4WRKE 型阀门是二级比例方向阀。它们控制流动方向和流量。主级是受位置控制的，这样，控制阀芯位置在流量较大的情况下也不会受液动力的影响。
这种阀门主要由先导控制阀、壳体、主控制阀芯、盖、对中弹簧、感应式位置传感器和减压阀组成。如果没有输入信号，则主控制阀芯就会被对中弹簧固定在中心位置。盖和中的两个控制腔通过控制阀芯连接到油箱。主控制阀芯通过感应式位置传感器连接到合适的控制电子元件。主控制阀芯的位置改变和放大器求和点控制值的改变，都能产生差动电压。比较控制值和理论值期间，通过电子元件确定可能的控制偏差，并向先导控制阀的比例电磁铁施加电流。电流会在线圈中产生不断通过推杆来操作控制阀芯的力。通过控制剖面激活的流量会导致主控制阀芯的调整。连接了感应式位置传感器内核的主控制阀芯会一直移动，直到理论值与控制值相符。在控制状态下，主控制阀芯处于力平衡状态并停留在该控制位置。控制阀芯行程和控制开口与控制值成比例改变。控制电子元件集成到阀门中。通过对阀门和电子元件进行调节，可以将批量生产设备导致的偏差保持在较低水平。
不得让油箱管路排空运行；在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
阀门特征
二级阀的基本设置包括我们的比例阀模块。“主级零电位”的零电位调节是工厂预设的，可以通过控制电子元件中的电位计，在公称行程的 ±30 % 范围内进行调节。拆下盖壳体前面的保护塞后，方可对集成控制电子元件进行检修。必须重新调节更换后的先导控制阀或控制电子元件。全部调节工作只能由的专业人员执行。
注意！
零电位更改可能导致系统损坏，故只能由的专业人员执行!
德国力士乐REXROTH比例阀订货号和型号：
R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M
R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M
R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M
R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M
R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M
R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V
R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M
R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M
R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V
R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M
R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M
R901274300 4WRKE27W8-500L-3X/6EG24K31/F1D3V
R901051312 4WRKE27W8-500L-3X/6EG24TK31/A1D3M
R901083317 4WRKE27W8-500P-3X/6EG24K31/A5D3M
R901057319 4WRKE27W9-500L-3X/6EG24K31/A5D3M
R901422263 4WRKE32E0-600L-3X/6EG24K31/A1D3M-A02
R901200466 4WRKE32E1-400L-3X/6EG24EK31/A5D3M
R900782165 4WRKE32E1-400L-3X/6EG24K31/A1D3M
R901371893 4WRKE32E1-400L-3X/6EG24K31/F1D3M
R901117336 4WRKE32E1-600L-3X/6EG24EK31/A1D3M
R901268348 4WRKE32E1-600L-3X/6EG24EK31/A1D3V
R901061842 4WRKE32E1-600L-3X/6EG24EK31/A5D3M
R900716436 4WRKE32E1-600L-3X/6EG24EK31/A5D3M-280
R901165400 4WRKE32E1-600L-3X/6EG24EK31/A5D3V-280
R901124444 4WRKE32E1-600L-3X/6EG24EK31/C1D3M
R901218348 4WRKE32E1-600L-3X/6EG24EK31/F1D3V
R901182850 4WRKE32E1-600L-3X/6EG24ETK31/A1D3M
R900730797 4WRKE32E1-600L-3X/6EG24ETK31/A5D3M
R901304704 4WRKE32E1-600L-3X/6EG24ETK31/F1D3M
R901102982 4WRKE32E1-600L-3X/6EG24K31/A1D3M
R901089781 4WRKE32E1-600L-3X/6EG24K31/A1D3M-280
R900753006 4WRKE32E1-600L-3X/6EG24K31/A5D3M
R900711650 4WRKE32E1-600L-3X/6EG24K31/A5D3M-280
R901231200 4WRKE32E1-600L-3X/6EG24K31/C1D3M
R901141349 4WRKE32E1-600L-3X/6EG24K31/F1D3M
R901280541 4WRKE32E1-600L-3X/6EG24K31/F1D3V
R901100916 4WRKE32E1-600P-3X/6EG24K31/A1D3M
R901224967 4WRKE32E3-400L-3X/6EG24K31/F1D3M
R900749131 4WRKE32E3-600L-3X/6EG24EK31/A5D3M-280
R901017604 4WRKE32E3-600L-3X/6EG24ETK31/A5D3M
R987098450 4WRKE32E3-600L-3X/6EG24ETK31/A5D3M
R900727312 4WRKE32E3-600L-3X/6EG24K31/A1D3M
R900757166 4WRKE32E3-600L-3X/6EG24K31/A5D3M
R901213323 4WRKE32E3-600L-3X/6EG24K31/F1D3M
R901075896 4WRKE32E3-600P-3X/6EG24K31/A1D3M
R901125229 4WRKE32E400L-3X/6EG24EK31/A1D3M
R901135221 4WRKE32E400L-3X/6EG24EK31/F1D3M
R901056702 4WRKE32E400L-3X/6EG24ETK31/A1D3M
R900738628 4WRKE32E400L-3X/6EG24ETK31/A5D3M
R901240435 4WRKE32E400L-3X/6EG24ETK31/F1D3M
R901190018 4WRKE32E400L-3X/6EG24K31/A1D3M
R901199629 4WRKE32E400L-3X/6EG24K31/A1D3V
R901119343 4WRKE32E400L-3X/6EG24K31/A5D3M-280
R901135684 4WRKE32E400L-3X/6EG24K31/F1D3M
R901273386 4WRKE32E400L-3X/6EG24TK31/F1D3M
R901298432 4WRKE32E400P-3X/6EG24ETK31/F1D3M
R901319088 4WRKE32E400P-3X/6EG24K31/A1D3V
R901299169 4WRKE32E400P-3X/6EG24K31/F1D3V
R900743960 4WRKE32E400S-3X/6EG24ETK31/A5D3M
R901033473 4WRKE32E600L-3X/6EG24EK31/A1D3M
R901018297 4WRKE32E600L-3X/6EG24EK31/A1D3M-280
R901251622 4WRKE32E600L-3X/6EG24EK31/A1D3V
R900717062 4WRKE32E600L-3X/6EG24EK31/A5D3M
R900762393 4WRKE32E600L-3X/6EG24EK31/A5D3M-280
R901093691 4WRKE32E600L-3X/6EG24EK31/C1D3M
R901076137 4WRKE32E600L-3X/6EG24EK31/F1D3M
R901016496 4WRKE32E600L-3X/6EG24ETK31/A1D3M
R901124438 4WRKE32E600L-3X/6EG24ETK31/A1D3V
R900712050 4WRKE32E600L-3X/6EG24ETK31/A5D3M
R901162612 4WRKE32E600L-3X/6EG24ETK31/F1D3M
R901365794 4WRKE32E600L-3X/6EG24ETK31/F1D3V
R900734062 4WRKE32E600L-3X/6EG24K31/A1D3M
R900249917 4WRKE32E600L-3X/6EG24K31/A1D3M-280
R901220612 4WRKE32E600L-3X/6EG24K31/A1D3M=XV
R900739618 4WRKE32E600L-3X/6EG24K31/A1D3V
R900713637 4WRKE32E600L-3X/6EG24K31/A5D3M
R900713635 4WRKE32E600L-3X/6EG24K31/A5D3M-280
R900712759 4WRKE32E600L-3X/6EG24K31/C1D3M
R900245364 4WRKE32E600L-3X/6EG24K31/F1D3M
R901436868 4WRKE32E600L-3X/6EG24K31/F1D3V
R901067075 4WRKE32E600L-3X/6EG24TK31/A5D3M
R901241016 4WRKE32E600P-3X/6EG24K31/A1D3M
R901342432 4WRKE32E600P-3X/6EG24K31/F1D3V
R900779949 4WRKE32E600S-3X/6EG24ETK31/A1D3M
R900742149 4WRKE32E600S-3X/6EG24ETK31/A5D3M
R901114215 4WRKE32EA600L-3X/6EG24K31/F1D3M
R901337457 4WRKE32R3-400L-3X/6EG24ETK31/F1D3M
R901201718 4WRKE32R3-400L-3X/6EG24K31/A1D3M
R901183869 4WRKE32R3-400L-3X/6EG24K31/F1D3M
R901292700 4WRKE32R3-600L-3X/6EG24EK31/F1D3V
R901247016 4WRKE32R3-600L-3X/6EG24ETK31/A1D3M
R901337460 4WRKE32R3-600L-3X/6EG24ETK31/F1D3M
R901183870 4WRKE32R3-600L-3X/6EG24K31/F1D3M
R901292286 4WRKE32R3-600L-3X/6EG24K31/F1D3V
R900717028 4WRKE32R600L-3X/6EG24ETK31/A1D3M
R901299224 4WRKE32R600L-3X/6EG24K31/A5D3M
R901390055 4WRKE32R600P-3X/6EG24ETK31/F1D3M
R901348662 4WRKE32W000L-3X/6EG24K31/A5D3M-714
R901320269 4WRKE32W1-600L-3X/6EG24EK31/A1D3M
R901204376 4WRKE32W2-600L-3X/6EG24EK31/A5D3M
R901015563 4WRKE32W2-600L-3X/6EG24ETK31/A5D3M
R901132750 4WRKE32W2-600L-3X/6EG24K31/A5D3M
R901182716 4WRKE32W6-400L-3X/6EG24EK31/A1D3M
公示： 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格实时变化，因此很难实时标出准确价格，请以业务员实际报价单价格为准！ 给您带来不便敬请谅解。
