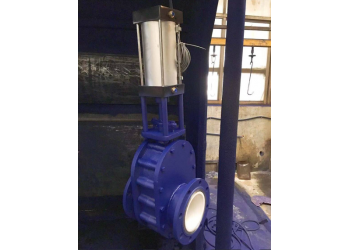

双碟拉板阀ZQH-100/双碟拉板阀ZQH-125/双碟拉板阀ZQH-80/双碟拉板阀ZQH-200闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52&＃39;。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以***密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀，亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门***的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2-1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置即行程来确定。有的闸阀，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀，或叫暗杆闸阀。
运动方式:闸阀的闸板随阀杆一起作直线运动的，亦叫明杆闸阀。通常在升降杆上 有梯形螺纹，通过阀门***的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置(即行程〉来确定。有的闸阀阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
变压器专用蝶阀BDB-150/25板式蝶阀 /变压器专用蝶阀BDB-150/40板式蝶阀/变压器专用蝶阀BDB-150/50板式蝶阀/变压器专用蝶阀BDB-150/80板式蝶阀/变压器专用蝶阀BDB-250/100板式蝶阀/变压器专用蝶阀BDB-250/125板式蝶阀/变压器专用蝶阀BDB-250/150板式蝶阀/变压器专用蝶阀BDB-250/200板式蝶阀/变压器专用蝶阀BDB-250/250板式蝶阀/变压器专用蝶阀BDB-250/300板式蝶阀/变压器专用蝶阀BDZ-150/40真空蝶阀/变压器专用蝶阀BDZ-150/50真空蝶阀/变压器专用蝶阀BDZ-150/80真空蝶阀
BDB-150变压器蝶阀的性能参数
变压器蝶阀是根据电力系统的需求而研制开发的***板式蝶阀，铸铁板式蝶阀的换代产品。阀体材料为Q235钢板制作，***了过去用铸铁制造所造成的渗漏现象。阀体和阀面配合面经过精密加工，渗漏量极少。阀体与阀片配合面为硬接触，无橡胶件。因此不会出现任何老化现象，具有*的可靠性。两面装有断面为“工”字型密封圈，***。配有异形螺栓。BDJ-80/150-IV蝶阀带一段连管，它比传统的蝶阀减少一泄露面，并节约一个法兰，经济实用。
变压器蝶阀的特点：
工作温度：-40oC——+105oC
环境温度：-30oC——+40oC
密封性： 0.5MPa压力下无渗漏
使用寿命长：蝶阀连续开启和关闭1000次后，仍能满足性能要求。
变压器蝶阀参数：
阀体材质有: Q235、铸钢、不锈钢304、316。
工作压力：150-250KMPa。
工作温度：-26°C-350°C。
阀门口径：DN25-DN300。
连接方式: 法兰。
驱动方式: 手动、蜗轮。
适用介质: 油品。
应用领域：电力设备。
