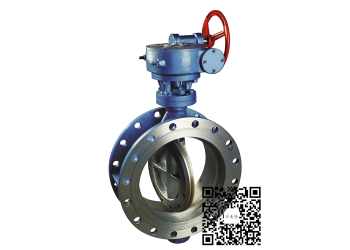

CBETB三偏心硬密封蝶阀
产品用途
本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上，是作调节流量和截断流体的理想装置。
产品特点
1、本蝶阀系吸收、消化国外技术，并结合国内用户意见和生产中积累的经验而精心研制的新一代产品。
2、采用三维偏心结构，阀体密封圈采用多层次密封圈结构，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄漏。
3、结构独特、操作灵活、省力、方便，使用寿命长。
4、耐高温、耐腐蚀、耐磨损的三维偏心。
执行标准
|
设计与制造 |
法兰连接 |
结构长度 |
试验与检验 |
|
GB/T 12238、JB/T8527 |
GB/T 9113、JB/T79、HG20592 |
GB/T 12221 |
GB/T 13927 |
主要技术参数
|
公称通径 |
DN(mm) |
50~2000 |
50~500 |
|||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 Ps(MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
渗漏率 |
零泄漏或<0.1xDNmm/s(符合GB/T13927标准) |
|||||
|
适用温度 |
碳钢:-29°℃~425℃ 不锈钢:-40℃~600℃ |
|||||
|
适用介质 |
空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等 |
|||||
|
连接方式 |
法兰、对夹、凸耳、焊接 |
|||||
|
驱动形式 |
蜗轮传动、气动传动、电动传动、液动传动 |
|||||
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬钼钢、合金钢、双相钢 |
|
蝶板 |
铸钢、不锈钢、铬钼钢、合金钢、双相钢 |
|
阀座 |
不锈钢、堆焊司太立等硬质合金 |
|
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
|
阀杆 |
20Cr13、1Cr13不锈钢、铬钼钢、特殊材料 |
|
轴套 |
奥氏体不锈钢、304氮化 |
|
填料 |
柔性石墨、PTFE |
|
填料压盖 |
铸钢、不锈钢 |
|
支架 |
铸钢、不锈钢 |
主要外形连接尺寸
|
DN |
L |
H |
H1 |
PN10 |
PN16 |
PN25 |
|||
|
D1 |
Z-Φd |
D1 |
Z-Φd |
D1 |
Z-Φd |
||||
|
50 |
108 |
350 |
112 |
125 |
4-18 |
125 |
4-18 |
125 |
4-18 |
|
65 |
112 |
370 |
115 |
145 |
8-18 |
145 |
8-18 |
145 |
8-18 |
|
80 |
114 |
380 |
120 |
160 |
8-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
127 |
420 |
138/ |
180 |
8-18 |
180 |
8-18 |
1901 |
8-22 |
|
125 |
140 |
460 |
164 |
210 |
8-18 |
210 |
8-18 |
220 |
8-26 |
|
150 |
140 |
555 |
175/ |
240 |
8-22 |
240 |
8-22 |
250 |
8-26 |
|
200 |
152 |
605 |
208 |
295 |
8-22 |
2951 |
12-22 |
310 |
12-26 |
|
250 |
165 |
680 |
243 |
350 |
12-22 |
355 |
12-26 |
370 |
12-30 |
|
300 |
178 |
800 |
283 |
400 |
12-22 |
410 |
12-26 |
430 |
16-30 |
|
DN |
L |
H |
H1 |
PN10 |
PN16 |
PN25 |
|||
|
D1 |
Z-4d |
D1 |
Z-Φd |
D1 |
Z-Φd |
||||
|
350 |
190 |
835 |
310 |
460 |
16-22 |
470 |
16-26 |
490 |
16-33 |
|
400 |
216 |
915 |
340 |
515 |
16-26 |
525 |
16-30 |
550 |
16-36 |
|
450 |
222 |
960 |
380 |
565 |
20-26 |
585 |
20-30 |
600 |
20-36 |
|
500 |
229 |
1020 |
410 |
620 |
20-26 |
650 |
20-33 |
660 |
20-36 |
|
600 |
267 |
1225 |
470 |
725 |
20-30 |
770 |
20-36 |
770 |
20-39 |
|
700 |
292 |
1355 |
550 |
840 |
24-30 |
840 |
24-36 |
875 |
24-42 |
|
800 |
318 |
1470 |
640 |
950 |
24-33 |
950 |
24-39 |
990 |
24-48 |
|
900 |
330 |
1545 |
710 |
1050 |
28-33 |
1050 |
28-39 |
1090 |
28-48 |
|
1000 |
410 |
1795 |
770 |
1160 |
28-36 |
1170 |
28-42 |
1210 |
28-56 |
|
1200 |
470 |
1965 |
890 |
1380 |
32-39 |
1390 |
32-48 |
1420 |
32-56 |
