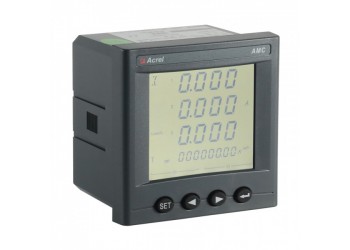

点击图片查看原图
产品概述
AMC系列智能电量采集监控装置，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的 智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率 因数)以及电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有 RS485 通讯接口，采用 MODBUS-RTU 协议可满足通讯联网管理的需要；4-20mA 的模拟量输出可与测量的电参量相对应，满足 DCS 等接口要求；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能。采用高亮度 LED/LCD 显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
嵌入式数据采集装置记录双向电能嵌入式数据采集装置记录双向电能
产品尺寸
| 仪表外形 | 面框尺寸 |
壳体尺寸 |
开孔尺寸 |
||||
| 宽 | 高 | 宽 | 高 | 深 | 宽 | 高 | |
| 96 方形 | 96 | 96 | 86.5 | 86.5 | 77.8 | 88 | 88 |
基本功能
●1 X RS485， 带可编程MODBUS RTU
●可选功能:报警、模拟量输出、DI/DO、通讯
●精度: 0.5级
应用范围：
进线，母线或重要馈线的全部电力监控
低压柜内自动化装置及智能化终端系统的监控
变电站、建筑或者工厂自动化系统
工业企业中配电自动化系统
工厂动力系统自动化及负荷控制
能源和能效管理系统
发电厂电气能源管理系统
订货范例：
具体型号：AMC72-E4/KC
技术要求：输入相电压220V；电流变比400A/5A；接线方式三相四线；准确级0.5级。
通讯协议：RS486接口 MODBUS-RTU协议
辅助电源：AC/DC220V
技术参数
外形安装
现场安装图
常见问题
