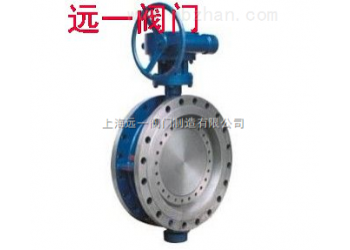

双流向蝶阀DTD341H-10C/DTD341H-16C

产品说明：

DTD341H-10C/16C/25C双流向蝶阀特点和性能:密封可调节更换，提高效益、延长寿命。可浮动密封结构，在高温或冷态工况下，密封环可以随蝶板关闭的推力适当调整自身的位置，实现蝶板与阀座*吻合，密封比压均匀，达到零泄漏。三偏心结构，开启密封即分离，关闭接触即密封，可真正实现双向密封。轴向定位装置，解决轴向蝶板窜动而引起上下密封面部分压伤、磨损泄漏的难题，并实现了阀门传动执行器可朝任意方向安装（通径500mm以上蝶阀，建议卧式安装是*位置）。

标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

特点及原理：
偏离管道中心
偏离密封面中心
倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
