衡水厂家管道压力流量电动打压泵 压力自控电动试压泵

一、概 述

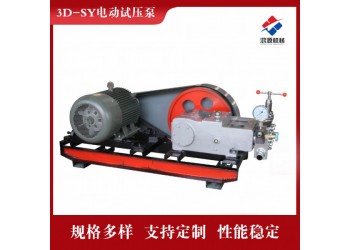

我厂研制生产的3D-SY750系列电动试压泵，是目前现行二缸、四缸电动试压泵的换代产品。该产品具有体积小、结构紧凑、运行平稳、功能大、流量大、效率高等特点，而且适用范围、配套性强、操作简单。用于各类压力容器、锅炉、管件等需作压力试验和强度试验的场所，根据需要可试验压力值，并能进行自动保压。泵的输送介质一般为常温清水，也可使用乳化液、妨锈水及粘度与水相近的中性油品。欢迎您来电了解详情——1-3-2-7-3-3-0-1-3-5-9。

二、主要结构及工作原理本机主要由高压往复泵、溢流阀（40Mpa以上规格无此部件）、止回泄压阀等组成。

1、高压往复泵：本泵为卧式三柱塞泵，由电动机驱动，分为动力端和液力端。

（1）动力端：（如图1）由皮带轮、曲轴、连杆等组成。电机通过皮带轮传动并减速，带动曲轴旋转，由曲轴连杆机构将旋转的运动转换为直线往复运动，带动柱塞往复运动。（2）液力端：（如图2）由柱塞副、缸体、泵头、进出水阀组、安*阀等组成。连杆带动柱塞往复运动，使缸体内容积周期变化，当柱塞为吸入行程时，出水阀关闭，工作介质在大气压下顶开进水阀进入缸体内；在排出行程时，进水阀关闭，柱塞将工作介质通过出水阀并经泵头排出。该过程周期性重复进行，从而完成泵将工作介质吸入并排出的功能。

2、溢流阀（如图3）用于调节泵的输出压力及恒定系统压力。顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。当用户需要恒压输出时，需将压力调到设定值并锁紧锁紧螺母即可。3、止回泄压阀（如图4）用于自动截断保压及卸除系统压力。保压试验结束后，打开泄压阀手轮，即可卸除系统压力。在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀手轮，卸除部分压力后重新升压。

在该阀上装有压力表，在升压过程及保压过程中均显示试压管路压力。
