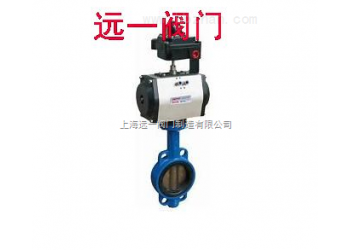

气动衬胶蝶阀D671X-10/D671X-16

气动衬胶蝶阀D671X/J

本系列为中线型蝶阀，整个蝶板与阀门在360°圆周内同心（中线）具有双向密封功能。阀座和阀体内衬一体化，适用于各种不同的腐蚀性介质，作管路启闭或调节以达到控制要求。

产品型号/技术参数

阀类	传动方式		连结形式	结构形式	密封面	公称压力（MPa）	阀体材料
蝶阀	6-气动 6s-气动带手动		对夹-7 法兰-4	中线型	橡胶基型-X 氟基型-Fx	1.0 1.6 2.5	HT250-Q WCB-C ZG1Cr18 Ni9Ti-P
产品型号			D671X—□Q D671Fs—□Q		D671X—□C D671Fs—□C		D671X—□P D671Fs—□P
公称通径DN（mm）			40～1200
衬橡胶材料			天然橡胶（Q级）	橡胶（NBR）	三元乙丙橡胶（FPDM）	食用橡胶	硅橡胶
适用温度/℃			-20～85、 -29～135（短时）	-20～110、 -23～130短时）	-29～110、 -40～150（短时）	-10～100	-70～100
适用介质			净化水无机 盐、污水、 无水稀酸类	油品、废 气、废液等	氢氧化钠、油 品、40%硼水、 5%～15%硝酸等	食品、 医药	食品、轻 工、油品 等
阀体衬氟材料			使用温度/℃		适用介质
聚四氟乙烯 PTFE（F4）			-200～180		强酸、强碱、强氧化剂
聚全氟乙丙 烯FEP（F46）			-85～150		有机溶剂、稀或浓无机酸、碱酮、芳烃、氯化烃
聚三氟乙烯 PCTEF（F3）			-195～120		各种有机溶剂，无机腐蚀（氧化性酸类）
控制型式			单电控/双电控（单电控须注明阀开或阀关）
手动操作			气源故障阀即 阀开/阀关
气 动 装 置	工作介质		净化压缩空气
	工作温度/℃		-5～55低于5°需要特殊除水处理
	辅 助 配 件	控制箱	24VDC 104mA 220VAC 36.4mA
		回信器	220VAC 0.5A
		防爆软管	耐压2.0MPa 围转360°
执行器	型号		GT系列、HY系列、AW系列、ZSH系列等
	气源压力		0.4～0.7MPa

安装尺寸表

公称通DN（mm）	尺 寸（mm）					执行器型号
	L	D	D1	H1	Z-φd
50	43	165	125	82	4-18	可选配GTD/GTE、 AW/AWS、HY、 ZSH系列执行器 （以上选配仅供参 选具体选用根据实 际要求）
65	46	185	145	95	4-18
80	46	200	160	101	8-18
100	52	220	180	123	8-18
125	56	250	210	136	8-18
150	56	285	240	150	8-22
200	60	340	295	180	8-22
250	68	395	335	210	12-22
300	78	445	400	245	12-22
350	78	505	460	280	16-22
400	102	565	515	305	16-22
450	114	615	565	365	20-26
500	127	670	620	372	20-26
600	154	780	725	458	20-30
