上海兴麦隆法兰电动球阀 电动调节球阀

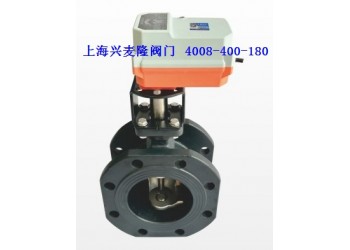

BV405F系列电动调节法兰球阀
产品概述

BV405F系列电动调节球阀由BV系列电动执行器、铜体调节球阀组成，主要用于中央空调冷热水/供热采暖系统，按实际需要精确控制冷、热介质的流量，不会造成温度的剧烈变化，达到实时精确控制室温之目的。此款调节球阀可调流量比，可靠性高、高寿命、采用PTFE石墨增强阀体密封圈，双重EPDM阀杆密封圈。内置一体式配流蝶,不怕反向压差，等百分比流量特性。高关断力1.4MPa，额定工作压力PN16。z大工作压差0.35Mpa。带有执行器手动功能。工作温度一5至121℃，适用于水，蒸汽或50%乙二醇水。

产品特点
采用直流电机，动作平稳，自身功耗低
对夹（或法兰)连接
具有等百分比流量特性外壳防护等级高（IP65)，体积小巧，安装方便
噪音低
电动执行器标准型自带手动功能
内置一体式整流牒
调节阀的可调流量比
有开关控制，浮点控制，或连续调节三种控制方式
具备Modbus通讯接口（选配)
具备温度流量，配双传感器PT1000（定制选配)
具备压差控制，配压差双传感器（定制选配)

技术参数
控制类型 三位浮点型 比例调节型
电源电压 AC24V / AC220V/DC24V AC24V/DC24V
频率 50/60Hz
扭矩 24N3
运行时间 15s-20s
运行功率 3.6W
待机功率 0.1W
电流 3A AC250V
控制信号 三线制 DC0...10V
反馈信号 干结点无源反馈(选配) DC0-10V
位置信号 有位置指示装置，能随时观察阀门的开关及开度情况
旋转角度 0~90.
寿命 旋转80000次(在额定负载下)
噪音 <45dB
保护级别 =
外壳防护等级 IP65
环境温度 -10~+50°℃
环境温度 5~95%RH
储存温度 -30~+60℃



主要外形连接尺寸
DN DN40 DN50 DN65 DN80 DN100 DN125 DN150
H1 115 125 135 148 158 175 191
H2 62 67 78 91 100 117/ 133
L1 130 30 130 130 130 130 130
L2 90 90 90 98 115 134 160
B 150 165 180 200 220 250 285
D 110 125 140 160 180 210 240
n*ΦM 4*Φ18 4*Φ18 4*Φ18 8*Φ18 8*Φ18 8*Φ18 8*Φ22
F 45 45 45 22.5 22.5 22.5 22.5
G 2 2 2 2 2 2 2



















接线与调试
