QJB1.5/4-1400/2-36P低速潜水推流器结构简图

QJB1.5/4-1400/2-36P低速推流器

型号表达：QJB

电机功率：1.5kw

电机级数:    4级

叶轮直径：1400mm

叶轮片数：2

叶轮转速：36r/min

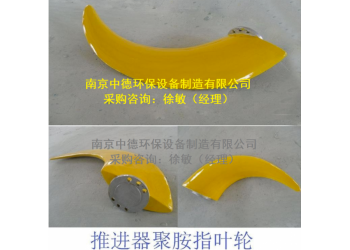

P：聚氨酯/玻璃钢

推力：800N

南京中德QJB1.5/4-1400/2-36P低速推流器，由潜水电机、减速机、螺旋推进叶轮、密封机构、手摇卷扬机构、电气控制等部分组成。螺旋叶轮在电机和减速机驱动下低速旋转，产生大体积流场，应用大体积流动模式来得到快速的受控流体输送，同时环形流动模式确保了全部容池内的液体都能反复通过极度混合区。
该设备广泛应用于氧化沟推流，各类水处理工艺的水解池逆向搅拌，同时也用于河流防冻、泻湖、水产养殖等搅拌推流。

结构简图：

搅拌机所需要的配套功率是按容积大小，搅拌液体的密度、粘度和搅拌深度而确定的，根据具体情况应采用一台或多台搅拌机。

搅拌机必须*潜入水中工作，不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作（zui小潜入900mm）。

性能特点：

⒈ QJB型搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。

⒉ 叶轮具有的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。

⒊ 与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

⒋ 电机绕阻绝缘等级为F级，防护等级为IP68，选用进口轴承使电机的工作更加安全可靠。

⒌ 两道机械密封，材料为碳化钨－碳化钨。所有外露紧固件均为不锈钢。

QJB型潜水推流器用途及适用范围：

混合搅拌系列潜水搅拌机适用于各种水处理。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

1、污水（废水）/活性污泥的混合

2、控制浓缩污泥分离

3、酸、碱中和及PH值调整工艺

4、防止颗粒在池壁和池底的凝结和沉淀

5、提高传热系统的效率

正常连续运行条件：

⒈ zui高介质温度不超过40°C；

⒉ 介质的PH值在5～9之间；

⒊ 液体密度不超过1150kg/mз；

⒋ 长期潜水运行，潜水深度一般不超过20m。

性能参数表：

搅拌机在额定电压380V，频率为50Hz,绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。

搅拌机安装尺寸：

安装示意图：
