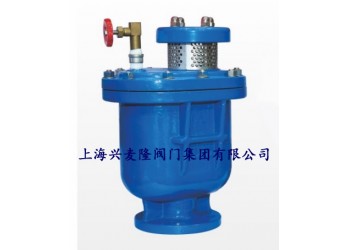

CARX复合式排气阀
产品概述
本阀阀体为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。介质温度：0-80℃。
工作原理：
当管内开始注水时，阀瓣处在开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。
主要零件材料
|
零件名称 |
材质 |
|
阀体 |
球墨铸铁 |
|
阀盖 |
球墨铸铁 |
|
浮球 |
不锈钢 |
|
杠杆架 |
不锈钢 |
|
杠杆 |
铝青钢 |
|
塞头 |
铝青钢 |
主要外形连接尺寸
|
公称通径DN（mm） |
L |
L1 |
H |
Z |
d |
|
25 |
280 |
176 |
330 |
- |
- |
|
32 |
280 |
176 |
330 |
- |
- |
|
50 |
360 |
208 |
475 |
4 |
17.5 |
|
65 |
360 |
208 |
475 |
4 |
17.5 |
|
80 |
400 |
244 |
552 |
8 |
17.5 |
|
100 |
465 |
275 |
623 |
8 |
17.5 |
|
150 |
537 |
332 |
686 |
8 |
22 |
|
200 |
537 |
332 |
686 |
8/12 |
22 |
