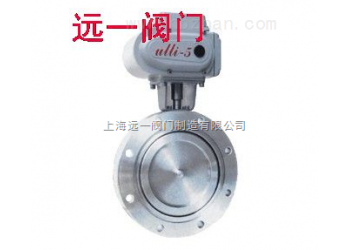

GID型 电动高真空蝶阀

GID型－电动高真空蝶阀

GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

主要技术性能

适用范围	105～1.3×10-4Pa
阀门漏率	≤1.3×10-4Pa.L/S.
适用温度	-25～+80℃（橡胶） -30～+150℃（氟橡胶）
电　　源	220V/50Hz
安装位置	任意

主要零件材料

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：橡胶、氟橡胶。

外形及连接尺寸（mm）（JB919）

型号	DN	D	Do	D1	B	H	B1	L	n-φc
GID-40	40	85	70	44	22	183	139	157	4-φ7
GID-50	50	110	90	55	22	195	139	157	4-φ7
GID-65	65	125	105	70	26	203	139	157	4-φ9
GID-80	80	145	125	85	30	213	139	157	4-φ9
GID-100	100	170	145	105	30	231	139	157	4-φ12
GID-150	150	220	195	156	35	251	139	157	8-φ12
GID-200	200	275	250	208	40	315	147	207	8-φ12
GID-250	250	330	300	258	45	343	147	207	8-φ14
GID-300	300	380	350	308	55	368	147	207	8-φ14
GID-400	400	500	465	408	60	451	182	256	8-φ18
GID-500	500	600	565	510	80	535	182	280	12-φ18
