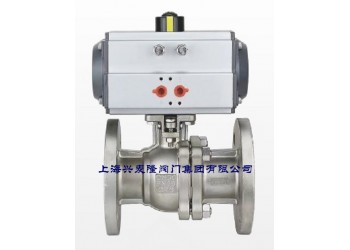

兴麦隆气动浮动球阀工作原理

兴麦隆气动浮动球阀工作原理

产品概述

   Q641F气动浮动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物造药、日用化工、食品饮料水处理及空气处理等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。

产品性能规范
压力等级 公称压力（MPa）
1.6 2.5 4.0 6.4 10.0
试验压力（MPa） 壳体试验 2.4 3.75 6.0 9.6 15.0
密封试验 1.78 2.75 4.4 7.04 11.0
气密封试验 0.6（MPa）
适用介质    水、蒸汽、油品、液化气等
技术规范
设计依据 GB标准
设计标准 GB/T12237
结构长度 法兰连接 GB/T12221
连接法兰尺寸 GB/T9113、JB/T79
试验和检验 JB/T9002
主要零件材质
序号 零件名称 材质
C P R
1 右阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 垫片 PTFE PTFE PTFE
4 螺柱 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀座 PTFE PTFE PTFE
7 球体 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12MO2Ti
8 阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12MO2Ti
9 垫片 PTFE PTFE PTFE
10 填料 PTFE PTFE PTFE
