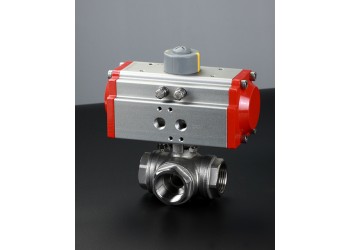

三通螺纹气动球阀，防爆型反馈气动不锈钢球阀

气动内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。

二、Q611F气动内螺纹球阀工作原理：     当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。

三、Q611F气动内螺纹球阀产品特点：

☆球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。

☆球阀阀座采用弹性密封结构，密封可靠，启闭轻松。

☆球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。

☆阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。

四、Q611F气动内螺纹球阀主要技术参数：阀体

 阀体形式 内螺纹精铸阀体

公称通径 DN6～100mm

公称压力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K

连接形式 管螺纹(G)、锥螺纹(NPT)

阀盖形式 一体式

压盖型式 压帽拧紧式

密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料



阀内件

阀芯形式 O型球型阀芯

流量特性 快开特性



气动内螺纹球阀执行机构

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器

供气压力 0.4～0.7MPa

气源接口 G1/4"、G1/8"、G3/8"、G1/2"

环境温度 -20～+90℃

作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等





注：如需详细执行器参数，请进入气动执行器页面进行查阅。

五、Q611F气动内螺纹球阀主要阀体结构图：

三片式气动球阀(阀体) 二片式气动球阀(阀体)

六、Q611F气动内螺纹球阀主要零件材料：

1 左阀体 WCB、CF8、CF8M、CF3M

2 阀座 PEFE、PPL、304、316

3 球体 WCB、CF8、CF8M、CF3M

4 密封圈 PTFE/金属石墨缠绕垫片

5 右阀体(中阀体) WCB、CF8、CF8M、CF3M

6 阀杆 2Cr13304、316、316L

7 填料压盖 WCB、CF8、CF8M、CF3M



七、Q611F气动内螺纹球阀主要性能指标：

公称通径DN(mm) 6 8 10 15 20 25 32 40 50 65 80 100

允许压差(MPa) ≤ 公称压力

动作范围 0～90°

泄露量Q 软密封为零泄露；金属密封符合ANSI B16.104 IV级标准

基本误差 带定位器：小于全行程的±2%

回差 带定位器：小于全行程的2%

八、Q611F气动内螺纹球阀主要性能参数：

试验压力(Mpa) 公称压力(Mpa) 压力级(class) JIS(K)

1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K

强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8

密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8

气密试验 0.5～0.7

九、Q611F气动内螺纹球阀主要外形及连接尺寸：



公称通径 内螺纹连接

mm inch D L H G A

10 3/8 10 60 157 3/8″ 140

15 1/2 15 75 168 1/2″ 140

20 3/4 20 80 170 3/4″ 140

25 1 25 90 180 1″ 140

32 11/4 32 110 185 11/4″ 164

40 11/2 38 125 200 11/2″ 164

50 2 50 144 210 2″ 190

65 21/2 64 186 230 21/2″ 210

80 3 78 206 250 3″ 247

100 4 98 240 270 4″ 247





注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取z新数据。
