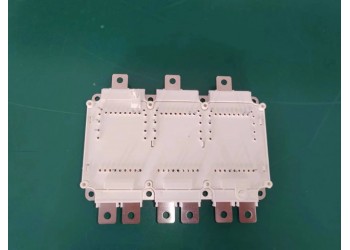

IGBT模块动态，静态测试服务

IGBT 功率循环测试系统测试方法符合 GB/T29332-2012/IEC 60747-9:2007 及
GB4023-83 等相关标准。
IGBT 功率循环测试设备，是 IGBT 测试的重要检测设备，该设备具有如下特点：
该测试系统是一套动态综合的测试系统，测试参数多，设备测试数据精度高。
该测试系统是一套大电流测试设备，设备的电气性能要求高。
该测试系统具有过流、过热、水压不足等保护功能。具有连续工作的特点。
该系统的测试程序由计算机控制，测试可按测试员设定的程序进行自动测试。
该测试系统采用内控和外控两种方式。便于工作人员操作。
该系统采用计算机记录测试结果，并可将测试结果转化为 EXCEL 文件进行处理。
该测试系统是 IGBT 模块成品可靠性检验测试中不可缺少的专用测试设备。
该套测试设备主要由以下几个单元组成：
热敏电流及单元
主电流发生单元
温度检测单元
热敏电压/稳态热阻测试单元
安全及保护单元
计算机控制单元
技术条件
环境要求：
A. 环境温度：25—35℃
B. 相对湿度：小于 70%，一般应在相对湿度小于 75%室内清洁环境条件下使用。
C. 大气压力：86Kpa—106Kpa
D. 电网电压：AC380V±10%（三相四线制、安全接地线）
E． 电网频率：50Hz±1Hz
F． 电源功率：20KW
G． 供电电网功率因数：＞0.9
H． 压缩空气：大于 0.4Mpa（压缩空气宜进行前端去湿处理，以保证设备内气动器件的
正常和可靠运行）
I． 冷却水要求：
● 进水温度室温±3℃ ● 压力为 0.1～0.3Mpa； ● 流量：60L/min；
●水质：透明、不浑浊、无沉淀，应在供水管道中加装过滤器以排除大于 0.38mm 的污
粒，视觉干净；
主要技术指标：
1 加热电流：直流 50-500A 显示精度 0.1 A±3%；
2 加热时间：20-60S，冷却时间：20-60S；
3 散热要求：1 分钟内完成器件加热到结温降温到 40℃的一个循环；
4 热敏测试单元：
热敏电流：50mA-999 mA 分辨率 0.1 mA 精度±3%；1A-10A 分辨率 0.1A 精度 0.1A±3%；
