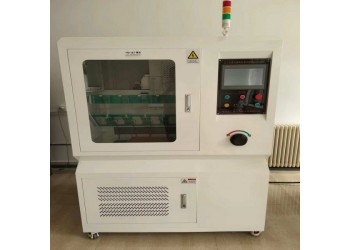

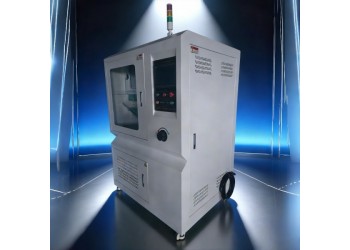

硅橡胶漏电起痕试验仪相比电痕化指数测定仪用途本仪器适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用夜体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
漏电起痕试验是在固体绝缘材料表面上，在两电极之间，施加设定电压，升在一定高度滴下规定浓度夜体，用以评价固体绝缘材料表面在电场和污染介质下的耐漏起痕能力。
适用于照明设备、低压电器、室用电器、机床电器，用于绝缘材料、工程塑料、电气连接件。
本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。
性能指标试验组数：五组；电极：厚0.5mm 材质为304不锈材料，上下电极距离：50.0mm±0.1；
试验电压：100V-6000V 无级可调；电压稳定度：±1%；
调压器：输出：0～250V可以调，容量5KVA；
试验变压器：容量5KVA，醉高输出电压AC6000V（或定制DC6000V可选）；
输出电压：交流/直流（定制可切换）；
高精度稳压器：输出AC220V 功率6000W，精度±1%；
当试验中高压回路电流达到或超过60mA持续2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格，这时按电压停止即可解除报警声；
起痕判断：依标准GB/T6553-2003/4.1.2规定，在试样上施加电压（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的电流持续6H不过流即为通过；试验时间：6小时滴夜间隔时间：试验时间可预置，0 ~ 99.99S/M/H可连续可调；
滴夜装置：高精密滴夜装置，滴夜装置高度可调，采用精密蠕动泵，流量范围可调；
试验溶夜：绿化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染夜在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m。
滤纸尺寸：按照标准尺寸要求制做，滤纸厚度为0.15 ～0.17mm。机箱：采用SUS304不锈钢（拉丝面）；
污夜槽采用316不锈钢，加装密闭装置；工作室体积：950L*650W*900H(mm)；容积大于为0.5m3；仪器外形尺寸：1200L*700W*1800H(mm)；
用途本仪器适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用夜体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
漏电起痕试验是在固体绝缘材料表面上，在两电极之间，施加设定电压，升在一定高度滴下规定浓度夜体，用以评价固体绝缘材料表面在电场和污染介质下的耐漏起痕能力。
适用于照明设备、低压电器、室用电器、机床电器，用于绝缘材料、工程塑料、电气连接件。
本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。
性能指标试验组数：五组；电极：厚0.5mm 材质为304不锈材料，上下电极距离：50.0mm±0.1；
试验电压：100V-6000V 无级可调；电压稳定度：±1%；
调压器：输出：0～250V可以调，容量5KVA；
试验变压器：容量5KVA，醉高输出电压AC6000V（或定制DC6000V可选）；
输出电压：交流/直流（定制可切换）；
高精度稳压器：输出AC220V 功率6000W，精度±1%；
当试验中高压回路电流达到或超过60mA持续2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格，这时按电压停止即可解除报警声；
起痕判断：依标准GB/T6553-2003/4.1.2规定，在试样上施加电压（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的电流持续6H不过流即为通过；试验时间：6小时滴夜间隔时间：试验时间可预置，0 ~ 99.99S/M/H可连续可调；
滴夜装置：高精密滴夜装置，滴夜装置高度可调，采用精密蠕动泵，流量范围可调；
试验溶夜：绿化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染夜在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m。
滤纸尺寸：按照标准尺寸要求制做，滤纸厚度为0.15 ～0.17mm。机箱：采用SUS304不锈钢（拉丝面）；
污夜槽采用316不锈钢，加装密闭装置；工作室体积：950L*650W*900H(mm)；容积大于为0.5m3；仪器外形尺寸：1200L*700W*1800H(mm)；
用途本仪器适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用夜体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
漏电起痕试验是在固体绝缘材料表面上，在两电极之间，施加设定电压，升在一定高度滴下规定浓度夜体，用以评价固体绝缘材料表面在电场和污染介质下的耐漏起痕能力。
适用于照明设备、低压电器、室用电器、机床电器，用于绝缘材料、工程塑料、电气连接件。
本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。
性能指标试验组数：五组；电极：厚0.5mm 材质为304不锈材料，上下电极距离：50.0mm±0.1；
试验电压：100V-6000V 无级可调；电压稳定度：±1%；
调压器：输出：0～250V可以调，容量5KVA；
试验变压器：容量5KVA，醉高输出电压AC6000V（或定制DC6000V可选）；
输出电压：交流/直流（定制可切换）；
高精度稳压器：输出AC220V 功率6000W，精度±1%；
当试验中高压回路电流达到或超过60mA持续2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格，这时按电压停止即可解除报警声；
起痕判断：依标准GB/T6553-2003/4.1.2规定，在试样上施加电压（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的电流持续6H不过流即为通过；试验时间：6小时滴夜间隔时间：试验时间可预置，0 ~ 99.99S/M/H可连续可调；
滴夜装置：高精密滴夜装置，滴夜装置高度可调，采用精密蠕动泵，流量范围可调；
试验溶夜：绿化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染夜在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m。
滤纸尺寸：按照标准尺寸要求制做，滤纸厚度为0.15 ～0.17mm。机箱：采用SUS304不锈钢（拉丝面）；
污夜槽采用316不锈钢，加装密闭装置；工作室体积：950L*650W*900H(mm)；容积大于为0.5m3；仪器外形尺寸：1200L*700W*1800H(mm)；
在特球情况下，为使试样表面平看，试验可采用研磨方法。
下降应不超过10%（见图4），短路电流值的测量装置z大误差为士3%.适用于照明设备、低压电器、室用电器、机床电器，用于绝缘材料、工程塑料、电气连接件。
安全守则警告：试验前请详细阅读本事项。设备停止使用时，必须切断主机电源；
滤纸尺寸：按照标准尺寸要求制做，滤纸厚度为0.15 ～0.17mm。机箱：采用SUS304不锈钢（拉丝面）；
试验电跨在电授上流如正痘被电压，其在100 V~s00V之阿变化，频率为8 Hr~42 Hs，电压测量装置应指示一真有效值，z大误差为1.5%，电源功率应不小于 0.6kVA，一合适的试验电路示例见图4. 可变电R器应能调节两电极同的矩路电流别1.0 A±0.1A，且在此电流下，电压表上指示的电压
高精度稳压器：输出AC220V 功率6000W，精度±1%；
用途本仪器适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用夜体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
除非男另有规定，试样应在2℃±5 ℃，相对型度 s0%土10%下保持至少24上。
控制系统由PLC控制，可单独控制任何一个工作组。控制装置：采用PLC+触摸屏控制，控制精密，操作简单，设计完全人性化，试验结束自动生成报告。
建议每次试验监用机械方睡再语费电极的刀，确强电根体特所要求的公整.特系是对于料理家角. 在水平放置的试样待测光授平面上，两电极面垂直相对，电极之间成60°士S°角，电极间相距应为4.0 mm士0.1 mm.图2为电极安放于试样上的示意图，
除另有授定，试验时.表固应清类;应报告清徒步骤，尽可能对清洗步骤出供需双方协底一致.
试验溶夜：绿化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染夜在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m。
本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。
调节电压时，请每次操作都是从低压往高压调节，即从0V开始调起，以防止启动时，有过高电压流过；
试样表面状态
色政其他破坏。
用一两的矩形金具附复检验电极间距，电极应能自由移动，每一个电极腌加于试样表面的力，在试验开始时应为1.00N±0.05N.应设计戚试验时其压力尽可能保特不受。图3表示一种典型施加于试样的电极结构，压力应通过间距调节.
当试验中高压回路电流达到或超过60mA持续2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格，这时按电压停止即可解除报警声；
输出电压：交流/直流（定制可切换）；
设备使用前必须检查设备接地良好；
试验溶夜：（0.1±0.002）%质量分数的绿化铵（NH4CZ）用蒸馏水稀释。贰、执行标准本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。
试验前请选择好试验参数（如直流与交流，夜体流速等，并确认连接已经到位），确认无误后启动电压试验。此为防止电压过高，接触时瞬间电流过大，以保护电器寿命；
试验电压：100V-6000V 无级可调；电压稳定度：±1%；
试验变压器：容量5KVA，醉高输出电压AC6000V（或定制DC6000V可选）；
当电汽有效值为0.50A，其相对公差为土10%，持续2.00s，其相对公菱为±10%时，过电液装暨应动作.
设备不得在无人看管情况下长期运行；开机弟一次操作时，请在关机状态下安装试样（视操作人员来定），原因怕误操作，防止电击；
试验完成或停止使用时，请切断电源。
污夜槽采用316不锈钢，加装密闭装置；工作室体积：950L*650W*900H(mm)；容积大于为0.5m3；仪器外形尺寸：1200L*700W*1800H(mm)；
滴夜装置：高精密滴夜装置，滴夜装置高度可调，采用精密蠕动泵，流量范围可调；
电源外接插座必须有接地线，插头端必须接地线；
试验完成或长期不用情况下，请把试验烧杯试验溶夜清理掉，并排除出试管内溶夜（按住“调试”键即可排夜），完全排出后并注入清水清洗2次以上；
其，我，腥触、指吧，稳、生岩颗网政兴性污》的可参响结果。注空在滑决试样时验免对材料产生考k、状化.
性能指标试验组数：五组；电极：厚0.5mm 材质为304不锈材料，上下电极距离：50.0mm±0.1；
操作按“启动”键开始测试后，请勿用手接触电极金属，待测试完成或按下“停止”键后，再做接触操作（如换取试样等操作），防止电击；
漏电起痕试验是在固体绝缘材料表面上，在两电极之间，施加设定电压，升在一定高度滴下规定浓度夜体，用以评价固体绝缘材料表面在电场和污染介质下的耐漏起痕能力。
试样应光猾，非职物表面应为究整表置，如无擦伤、瑕晓、杂质等，腺非产品标准中另有规定，如可能，结果应与试样表面状态描迷一起报告，因为试样表离某种特性可能增加烧果的分散性，为了能在产品部件上试验，可从产昌部件上截取合源的试样;也可采用从同一原材料模压成型的试样上截取试样，在这种惊况下应注意确保部件和模压成型试解尽可能在同样制做工艺下制备。在此不详述z终制做工艺缩节，其中GB/T17037.1-1997，GB/T 17037.3-203.ISO 293.1936.1ISO285∶101给出了合题的制备方法。
试验设备良极应使用z小链度为99%的铂金电极（见财录B），两电极应有一矩形横裁围（S土0.1）mm×2±0.1）mm，有一30"士2斜固（见圈1），料面的刃近似为平雷，约0.01 mm~0.1 mm宽。注 1 经验表明，用带有目镇校难的显激馈，.盖合于检验刀的表离尺寸。
在某些材料上单独试验，电极陷人深度较小，电极压力通过弹簧产生，然而，在一般用途设备上凉重量产生压为
不同制各条件/艺在PTI和cCT试验M可导敷不同性能水平的站果. 注5.采用不同腔肉模压皮型的试样.在 PT CT试验时急存在不同性能来平的络果.
大多数，但不是所有设计装置，如果试验时曲宁以甲软化或腐融，电权产生移功，母酸电极刃广生电驱及难极间距改变.阅距改交的程度和方肉精取决于电眼中心想对位置相电担与试样的壁触点，这些变化很大程度取决于材料.但不是决桌性纳，内部碳置设计的整异导验塔风不同。
调压器：输出：0～250V可以调，容量5KVA；
电极的方向与材料的特性有关，测量应沿着和正交特性方向进行。除非另有规定，应报告烈得 CT 较氧的那个方肉。6 试样条件处理环境条件
起痕判断：依标准GB/T6553-2003/4.1.2规定，在试样上施加电压（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的电流持续6H不过流即为通过；试验时间：6小时滴夜间隔时间：试验时间可预置，0 ~ 99.99S/M/H可连续可调；
高压漏电起痕测试中交直流电压的切换需要结合测试目的、设备能力及标准要求进行综合调整。
以下是北广精仪仪器设备有限公司的具体步骤和注意事项：
1. 理解测试背景与目的
高压漏电起痕漏电起痕(GBT6553-2024)（Tracking）：指绝缘材料在电场和污染物（如湿气、导电尘埃）共同作用下，表面逐渐形成碳化导电通路的现象。测试目的是评估材料在高压下的绝缘耐久性。
交/直流差异：
交流（AC）：电压周期性变化，导致材料表面放电更频繁，易产生局部电弧。
直流（DC）：电压方向恒定，可能加速离子迁移，形成稳定漏电路径。
2. 切换交直流电压的关键步骤
（1）设备配置
测试设备要求：需具备交直流输出功能的高压电源（如可编程高压发生器），并配备漏电流监测模块。
电路切换：
手动切换：通过物理开关选择AC或DC输出（需断电操作）。
自动切换：使用可编程电源，通过软件控制输出模式（需确保设备支持无缝切换）。
（2）参数调整
电压等效性：需根据标准调整电压等级。例如：
IEC 60112标准（交流测试）：通常使用100~600V AC。
直流等效测试：若标准未明确，需通过实验确定等效直流电压（可能需提高至1.2~1.4倍交流有效值）。
电流限制：设置过流保护阈值，防止材料击穿。
3）测试条件适配
-环境控制：保持温湿度恒定（如23℃/50% RH），避免干扰。
-污染物施加：按标准使用电解液（如NH?Cl溶液），确保交/直流测试条件一致。
3. 遵循测试标准
-常见标准：
IEC 60112：规定交流电压下的相对漏电起痕指数（CTI）测试。
ASTM D3638：可能涉及直流测试（需查阅具体版本）。
标准选择：若需对比材料在交直流下的性能，需制定等效测试方案（如相同能量等级）。
4. 安全与操作注意事项
安全防护：
-测试前确保设备接地，穿戴绝缘装备。
-直流测试时需注意残余电荷释放（使用放电棒）。
数据记录：
- 记录电压类型、失效时间、漏电流曲线等关键参数。
- 对比交直流下起痕路径形态差异（如直流可能更易形成线性碳化通道）。
5. 实际应用案例
场景1：研发新材料
需分别在交直流下测试，分析材料抗起痕性能的极化效应。
-场景2：认证测试
根据产品应用环境选择电压类型（如直流设备优先DC测试）。
-常见问题解答
- Q：交直流电压能否直接等值替换？
A：不能。需考虑有效值、材料响应差异，建议通过预实验确定等效电压。
-Q：切换时是否需更改电极配置？
A：通常无需更改，但需清洁电极以避免交/直流残留影响。
通过以上步骤，可实现高压漏电起痕测试中交直流电压的安全、准确切换，确保测试结果的有效性和可比性。实际操作中需严格遵循设备手册及标准规范。
高压漏电起痕试验仪和漏电起痕试验仪CTI是绝缘材料在不同电压环境下表现出的两种失效现象，其核心区别在于电场强度、起痕形成机理及材料破坏模式。以下是详细对比及选择建议：
一、高压漏电起痕试验仪vs漏电起痕试验仪CTI区别
| 特性 | 高压漏电起痕 低压漏电起痕
| 电压范围 通常 >1 kV（如电网设备、高压电缆） 通常 <1 kV（如家电、低压电子设备）
| 电场强度 | 高电场导致强烈局部放电和电蚀 | 电场较弱，依赖污染物或湿度引发起痕
| 起痕机理 | 直接由强电场击穿材料或引发碳化路径 | 污染物（如盐雾、灰尘）与潮气共同作用
| 破坏速度 | 更快（可能瞬间形成导电通路） | 较慢（需长期积累污染物
| 材料失效表现 | 深度碳化、烧蚀、可能伴随电弧损伤 | 表面导电通路，局部碳化或氧化
| 测试标准 | IEC 60587（高电压下耐电痕化试验） | IEC 60112（常规CTI测试，电压≤600 V）
二、选择绝缘材料的关键因素
1. 电压等级
-高压场景（如输配电设备）：选择高CTI（Comparative Tracking Index ≥600 V）材料，如 交联聚乙烯（XLPE）环氧树脂或 硅橡胶
- 低压场景**（如PCB基材）：可选用CTI ≥175 V的材料，如 FR-4环氧板、聚酰胺（PA），但需考虑长期污染环境下的稳定性。
2. 环境条件
污染等级：高压环境中若存在导电粉尘，需材料具备抗电蚀性；低压潮湿环境需关注材料疏水性和抗水解性。
- 温度：高温环境（如电机绕组）需耐热材料（如 聚酰亚胺薄膜）
3. 材料特性
- 高压优先：高介电强度、抗电弧性（如 PTFE或 陶瓷填充塑料）。
- 低压优先：表面憎水性、易清洁性（如 硅胶涂层）
4. 成本与工艺
- 高压材料（如 特种工程塑料PEEK）成本高，需权衡性能需求；低压场景可选用经济型材料（如 PBT或 PET）
三、典型应用场景与材料推荐
- 高压场景
- 示例：高压绝缘子、变压器套管
- 材料：硅橡胶复合绝缘子（耐候性强）、环氧树脂浇注料（高机械强度）。
- 低压场景
- 示例：家用电器插头、低压开关
- 材料：阻燃PC/ABS合金（CTI 250-400 V，低成本）、陶瓷填充PPO（抗污染）。
四、测试与验证建议
高压测试：按IEC 60587进行倾斜平面试验（如4.5 kV，50滴电解液），观察材料是否起痕或燃烧。
低压测试：按IEC 60112标准（100-600 V）测定CTI值，模拟潮湿污染环境下的耐久性。
北广精仪仪器设备有限公司总结
选择时需综合电压等级、环境严苛度及成本：
-高压：优先高CTI、抗电弧材料，避免电击穿；
-低压：关注表面抗污染能力，平衡CTI与成本。
实际应用中，还需结合UL、IEC等标准进行合规性验证。
