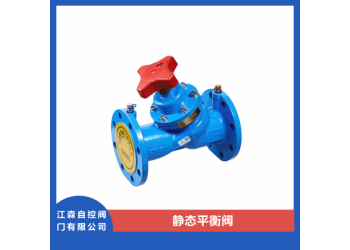

江森静态平衡阀
产品简介：
公司生产的静态平衡阀是一种具有特殊功能的新型节能型阀门。由于该阀上设有开启数字显示，数字锁定装置，可直观调到任一位置，即用于流量测定的测压小阀。
该阀主要应用于工业和民用建筑供暖管网系统。具有良好的流量特性，用它可以准确的调节压降和流量，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中 存在的室温冷热不均问题。只要在各支路及用户路口装上适当规格的数字锁定平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了大流量，小温差的不合理现象。
二、主要技术技能
|
型号 |
VPS |
|
试验压力 |
1.5mpa 2.4mpa |
|
工作压力 |
≤1.0mpa ≤1.6mpa |
|
工作温度 |
≤80℃ |
|
适用介质 |
水 |
|
特性曲线 |
等百分比 |
|
安装使用范围 |
管网系统的主干，分支干，室内供水干管、分支立管及多台锅炉 |
三、结构及使用方法
结构采用斜杠，暗升降。由阀体、阀盖、阀塞、手轮，数字显示器，锁定装置和测试小阀组成，结构新颖，操作灵活，密封性好，其使用方法如下：
本阀门数显窗在手轮上面，刻度盘对准数显窗的数字，为每圈之小数（手轮上面之圆型盘为刻度盘）数显窗2个并排，上面所示为开的圈数，例如DN50阀门，下面数显窗显示1时，其对准刻度盘上的数字为0，即可读作2圈：当刻度盘上的数字为0，即可读作2圈：当刻度盘上面的0对准数显窗内的0时阀门为全关闭。
阀门锁定时将钥匙（专用）（锁定装置位）插入侧面的螺栓，顺时针方向锁紧，即可锁定：逆时针旋转即为开启。
阀门进出口两端的小阀供连接测试仪使用。
设置
从手轮上可以读出预设值。
从全开到全关的总圈数如下：
|
当0对0时阀门全关 |
||
|
DN50 |
0对4 |
8圈全开 |
|
DN65 |
0对4 |
8圈全开 |
|
DN80 |
0对5 |
10圈全开 |
|
DN100 |
0对6 |
12圈全开 |
|
DN125 |
0对6 |
12圈全开 |
|
DN150 |
0对6 |
12圈全开 |
|
DN200 |
0对8 |
16圈全开 |
|
DN250 |
0对8 |
16圈全开 |
|
DN300 |
0对9 |
20圈全开 |
|
DN350 |
0对9 |
24圈全开 |
|
DN400 |
0对9 |
24圈全开 |
四、主要材质及结构简图
|
部件名称 |
材质名称 |
|
阀体 |
QT450-10 |
|
阀盖 |
QT450-10 |
|
阀瓣 |
QT450-10 |
|
阀杆 |
2Cr13 |
|
密封圈 |
EPDM |
|
DN40-DN125手轮 |
PA |
|
DN150-DN400手轮 |
QT450-10 |
