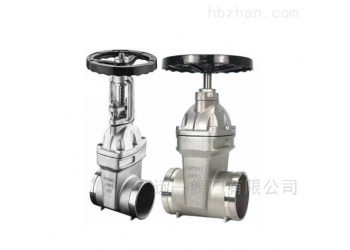

一、不锈钢卡箍式弹性座封闸阀产品介绍：
Z81X-10P/Z81X-16P/Z85X-10P/Z85X-16P不锈钢卡箍弹性座封闸阀、不锈钢沟槽闸阀、明杆沟槽式不锈钢弹性座封闸阀、暗杆沟槽式不锈钢弹性座封闸阀、不锈钢沟槽式软密封闸阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等优点。沟槽不锈钢闸阀重量轻，本体采用不锈钢304制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、不锈钢沟槽式弹性座封闸阀产品特点：
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与的几何尺寸，密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封。
4. 阀体采用不锈钢304材质，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“O"密封：阀杆采用三道O型环密封，磨擦阻力小，开关轻巧，不漏水。
三、不锈钢沟槽式弹性座封闸阀主要零部件材料：
|
|
|
|
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
不锈钢304 |
|
2 |
阀瓣 |
不锈钢外覆丁腈橡胶 |
|
3 |
螺栓 |
镀锌 |
|
4 |
密封圈 |
NBR |
|
5 |
阀盖 |
不锈钢304 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
0型密封圈 |
NBR |
|
8 |
轴盖 |
不锈钢 |
|
9 |
防尘罩 |
NBR |
|
10 |
手轮 |
铸铁 |
|
11 |
紧固螺母 |
镀锌 |
四、不锈钢沟槽式弹性座封闸阀主要参数：
|
技术参数 |
|
|
压力等级 |
1.0MPa 1.6MPa |
|
密封试验 |
1.5MPa 2.4MPa |
|
工作温度 |
0-80℃ |
|
适用介质 |
水 |
五、不锈钢沟槽式弹性座封闸阀主要连接尺寸：
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|
|
|
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|
|
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|
|
|
Z81X Z85X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
|
|
|
H |
325 |
455 |
455 |
455 |
|
500 |
620 |
750 |
880 |
|
|
|
|
|
D0 |
180 |
200 |
200 |
200 |
|
240 |
320 |
320 |
400 |
|
|
|
|
