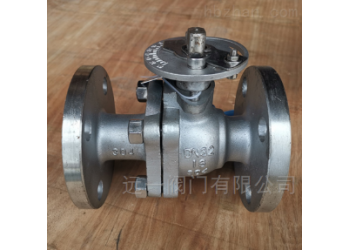

一、KDQ41F带刻度盘球阀产品简介：
KDQ41F-16C/25/40P/R/RL带刻度盘球阀、带有刻度指示不锈钢球阀、带有刻度指示碳钢球阀、带有刻度指示铸钢球阀、带有刻度指示手动球阀、带有刻度指示法兰球阀、带刻度盘法兰球阀又叫指针球阀，手动调节球阀，刻度盘球阀就是浮动式球阀上加上个指针刻度盘，刻度盘的指针能准确地指出球阀开度的位置，这样可方便球阀的手动调节。带刻度盘指针球阀广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业。具有结构简单、造型美观、拆装快捷，操作灵活，流体阻力小，使用安全可靠等优点。标配为手动球阀，也可直接加装气动执行器或电动执行器，进行电气动操作。
二、KDQ41F带刻度盘球阀产品主要特点：
1、流体阻力小，全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好。在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质。
三、KDQ41F带刻度盘球阀产品主要部件材质：
|
序号
NO |
零件名称 | 材质 |
|
| GB | ASTM |
|
|
| 1 | 阀体 | WCB、304、316、316L | A2116-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球体 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石体 | WCB | A216-WCB |
| 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料压盖 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 挡圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | WCB | WCB |
| 13 | 阀杆 | 2Cr13 | A276-410 |
| 14 | 螺钉 | 35 | A193-B7 |
| 15 | 止推垫片 | PTFE | PTFE |
| 16 | 刻度盘 | WCB | A2116-WCB |
| 17 | 指针 | WCB | A2116-WCB |
四、KDQ41F带刻度盘球阀产品主要性能参数：
| 设计依据 | 国标系列 | 美标系列 |
|
| 设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
| 结构长度（焊接） | GB/T15188.1 | AP16D | ANSI B16.10 |
| 连接法兰 | GB/T9113JB/T79Hg20592 | ANSI B16.5、B16.47 |
|
| 对焊端 | GB/T12224 | ASNI B16.25 |
|
| 试验和检验 | GB/T9092 | AP16D | AP1598 |
