江森动态平衡阀，平衡阀技术参数

点击图片查看原图

公司基本资料信息

产品详细说明

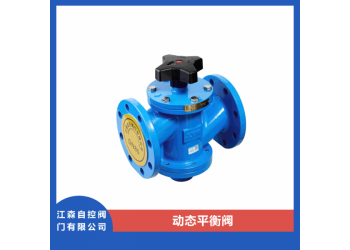

动态平衡阀

产品概述：

动态平衡阀用于需要进行流量控制的水系统中尤其适用于供热，空调系统等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。

特点介绍：

1. 能使系统流量自动平衡在要求的设定值：

2. 能自动消除水系统中因各种因素因素引起的水力失调现象，保持用户所需流量，克服冷热不均，提高供热，空调的室温合格率：

3. 能有效地克服大流量，小温差的不良运行方式，提高系统能效，实现经济运行。

主要零件材料

阀体	球墨铸铁	手轮	铸钢
阀套	不锈钢	阀芯	黄铜

工作原理介绍：

动态平衡阀由自动调节阀瓣两部分组成。系统流体的工作压力为p1，手动调节阀瓣的前后压力分别为p2、p3. 当手动调节阀

调到莫一位置时，即人为确定了设定流量，以及相对于的固定（p2-p3）值。当系统流量增大时。（p2-p3）的实际值超过了允许的给定值，此时自动调节阀瓣自动关小，直至流量重新维持到设定流量，反之便然。

结构形式

该阀主要由阀体，上下盖，自动调节阀瓣，手动调节阀瓣，膜片和弹簧等组成，如上图所示：

主要外形尺寸及性能参数：

产品设计选型

1. 一般在管网大的分支点，热入口，室内立皆管应设计，安装动态平衡阀，以提高系统调节性能。

2. 选用时可参考（主要外型尺寸及性能参数表）和（自力式平衡阀选型图），设计流量应选在图中的涂黑部分。

3. 动态平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水管上：

4. 使用温度100℃ ，公称压力1.6mpa

5. 适用应差范围：20-300kpa。当系统流体工作压力超过散热器工作压力时，为安全起见，动态平衡阀宜安装供水管上。

6. 动态平衡阀不具备关断功能，根据需要应另设关断阀门。

7. 选用DN15-DN25口径的动态平衡阀，须注明连接方式。
