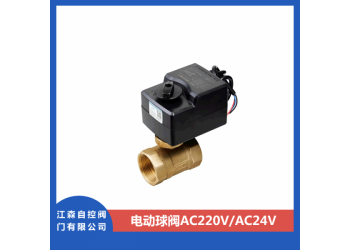

江森电动球阀开关型
产品概述
电动球阀适用于暖通空调水系统的通断控制，由球阀与执行器组成。执行器带动球阀作旋转90%运动。执行器采用同步电动机驱动，内置限位触点，能使阀门全开关时断电，动作稳定，电动阀广泛应用于供热、空调系统、电暖系统、太阳能排气系统等系统中。
主要技术参数
驱动电源：AC24;220V±10%，50/60Hz
功率消耗：6.5VA（仅当阀门启、闭时）
电机类别：同步电机
驱动阻力：4Nm-8Nm
动作时间：15S-60S
引线长度：50cm
公称压力：1.6Mpa
关闭压差：﹤0.5Mpa（二通）﹤0.3Mpa（三通）
连接方式：管螺纹G
适用介质：冷、热水或50%乙二醇溶液
介质温度：2-80℃
外形尺寸对照表
型号
规格
主要尺寸
球孔内径
DN（mm）
内螺纹（G）
L
H
A
二通
DN15
15
1/2
63
26
-
12
DN20
20
3/4
63
26
-
12
DN25
25
1
70
32
-
16
DN32
32
1-1/4
78
38
-
20
DN40
40
1-1/2
81
42
-
30
DN50
50
2
95
48
-
38
三通
DN15
15
1/2
63
26
30
12
DN20
20
3/4
68
26
33
12
DN25
25
1
73
34
42
20
-
-
-
-
-
-
-
