南京中德专业研制NXG内进流孔板细格栅，不锈钢材质

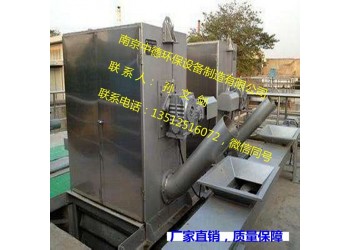

NXG内进流细格栅

一、内进流网板格栅 结构原理



自进流网板细格栅自机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分组成。



减速电机驱动链轮转动，链轮带动网板连续回转；污水从进水口进入格栅，经网板过滤，滤后水流向网板外侧，污物被截留在同板内表面，随着网板连续回转带至顶部；反冲洗系统冲洗洗板外侧，在冲洗水作用下污物被冲洗到收渣槽，并随着冲洗水一起流出排污口。



  二、内进流网板格栅 主要用途与适用范围



是一种将拦污和除污结合于一体的有效细格栅除污设备。适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可保证后续处理工艺的有效实施。



 三、内进流网板格栅 主要结构及特点



内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。



内进流式网板格栅除污机的驱动装置位于机架上部， 为国产齿轮减速机。在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。



内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。机架安装于格栅井的中间，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。

核算该产品价格需要客户提供  渠宽、渠深、网板宽度、功率、孔径、安装角度、总的水量等参数要求。一般内进流细格栅及附属设备，包括格栅，高排水压榨机，冲洗水泵，溜槽，水箱，控制柜等成套系统组成。
