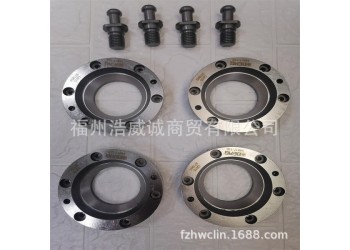

德国BERG 定位压盖 777.14917.110.0


点击图片查看原图
单价: 面议
发货期限: 自买家付款之日起 天内发货
所在地: 福建 福州市
有效期至: 长期有效
最后更新: 2022-09-29 15:25
浏览次数: 93
询价
公司基本资料信息


产品详细说明

德国BERG主轴拉刀机构工作台/附件头拉紧元件 HSK-拉刀机构 HSK中空刀具接口(依照DIN 69893标准)概要 HSK中空刀具符合DIN69893标准,由于其明显的技术优势,它们的市场份额一直稳步增长。 在某些情况下,要求拉紧力超过DIN69893标准。 对此,BERG公司在HKR和HSH系列里开发了应用在不同场合下的拉紧组件。这些拉紧组件的基本特描述如下。 如何根据不同的法兰型号为空心柄刀具配置不同规格的夹紧组请参考下表。确定了拉紧组请参考下表。确定了拉紧尺寸之后,根据刀柄直径d2确定,不考虑法兰尺寸。 HSK-E25 HK19 HK24/HKR 24 HK30/HKR30 HK38/HKR38 HK48/HKR48 HK60/HKR 60 HK75/HKR75 HSH19 HSH24 HSH30 HSK38 HSH48 HSK60 HSK75 HSK95 HSH120 拉爪Gripper HK,HRK 应用 HKR型拉爪用于拉紧DIN69893标准的中空刀具。 设计特点 HKR拉爪分六片,由一个弹簧环夹持,这样在插入和移出空心柄刀具时可以摆动,拉紧时,拉爪中心位置拉杆的锥度会加大拉刀力。此拉爪免维护。 锁紧螺栓允许在Z轴上的拉紧机械连续可变以定位和固定。安装、拆卸过程中不需要特殊的工具。 主轴的内轮廓容易加工,HKR拉爪具有内置上也能安全的固定在主轴上,不致脱落。 订货实例 HK38 交货范围 根据数据表 备注 当无刀拉紧时,拉爪芯轴停在hT末端(hT在m长度以内)。如果不能停在此处,它只能停在其他点上。 型号HK19 HK24 HK30 HK38 HK48 HK60 HK75 HKR24 HKR30 HKR38 HKR48 HKR60 HKR75 拉爪HSH 应用 对于HSC工件的加工(高速切削)来说,DIN 69893标准的拉紧力明显不足。通过将拉爪直接抵在主轴内轮廓,使刀柄与主轴高刚性连接,从而达到设计极限,取决于有关受力面(横断面面积及其他传递力的表面)。BERG公司设计的HSH拉爪,拉紧力远远超过DIN 69893标准。 HSH拉爪用说拉紧中空刀具 设计特点 HSH(L)拉爪由一个弹簧环夹持,这样在插入和移出空心柄刀具时可以摆动,拉紧时,拉爪中心位置拉杆的锥度会加大拉刀力。拉紧螺栓用于打刀。 这种拉可产生更大的拉紧力。 主轴内轮廓容易加工。 型号HSH19 HSH24 HSH30 HSH38 HSH48 HSH60 HSH75 HSH95 HSH120 SK刀具拉刀机构 应用 SK拉爪用说拉紧配有拉钉的长锥刀具,依照DIN,ANSI,MSA,JIS和ISO设计,允许快速自动换刀。 SSK拉爪不仅适用拉紧刀具,也适用下列要机床的工件拉紧固定或其他装置。 加工中心 铣床 镗床 磨削中心 机床 抓紧系统 除了标准拉钉之外,其他特殊型号的拉钉可配用特殊设计的拉爪。 驱动方式:机械,液压,电动或气动。 设计特点 SSK拉爪分为四瓣,易于安装,拉力通过爪瓣传到拉钉上。 在相同的主轴上,配合作用不同的拉钉和拉爪,可实现长锥柄刀具的拉紧,详细配置请参照下表。 SSKS..和SSK..JBS1(ll)系列通常用于高速主轴。与具有高拉力的SSK和SSKE系列不同的是,SSKE-KH系列主要用于较短行程拉紧。 拉爪 SSK SSK 30/1DIN SSK30/1ASI SSK40 DIN SSK40 ANSI SSK45DIN SSK45 ANSI SSK50DIN SSK50ANSI SSK60/1DIN SSK60/1ANSI SSK P40T-1 SSK P40T-II SSK P45T-I SSK P45T-II SSK P50T-I SSK P50T-II SSKP60T-I SSK P60T-II 拉爪SSKE SSKE 30DIN SSKE 30JIS SSKE 30ANSI SSKE 35JIS SSKE40DIN SSKE40JIS SSKE40ANSI SSKE45DIN/JIS SSKE 45ANSI SSKE50DIN/JIS SSKE50ANSI SSKE55JIS SSKE60DIN SSKE60JIS SSKE 60ANSI SSKE P30T-I SSKE P30T-II SSKE P35T-I SSKEP35T-II SSKE P40T-I SSKE P40/1T-I SSKEP40T-II SSKE P40/1T-II SSKE P45T-I SSKE P45T-II SSKE P50T-I SSKE P50T-II SSKE P60T-I SSKE P60T-II 拉爪SSKE-KH SSKE-KH 30DIN SSKE-KH 30ANSI SSKE-KH 40 DIN SSKE-KH40ANSI SSKE-KH 45DIN SSKE-A-KH50NSI SSKE-KH60DIN SSKE-KH 60ANSI SSK 10 JBS-I SSK 10 JBS-II SSK15JBS-I SSK15JBS-II SSK15JBS-II SSK20JBS-I SSK20JBS-II SSK25JBS-1 SSK25JBS-II 拉爪SSK SSK 30DIN SSK 30JIS SSK 30ANSI SSK 40DIN SSK40JIS SSK40ANSI SSK45DIN/JIS SSK45ANSI SSK50DIN/JIS SSKANSI SSK60DIN SSK60JIS SSK60ANSI SSK P30T-I SSK P30T-II SSK P40T-I SSKP40/1T-1 SSKP40/1T-II SSK T45T-I SSK P45T-II SSKP50T-I SSKP50T-II SSK P60T-I SSK P60T-11 拉爪SSKI 型号SSK1 40DIN SSKI 40ANSI SSFI 50DIN SSKI 50 ANSI SSKI P 40T-I SSKI P 40T-II SSKI P50T-I SSKI P 50T-I SSKI P50T-IIr 拉爪SSKV 应用 SSKV拉爪主要用于拉紧配有拉钉的长锥柄刀具,依照DIN,ANSI,MAS,JIS和ISO标准设计,允许快速自动换刀,驱动方式:机械,液压,电动或气动。 设计特点 SSKV拉爪分为六瓣,由一个弹簧环夹持,这样在进出刀时可以摆动,摩擦涂层可以保证恒定夹紧力。 些拉爪免维护。 牵孔螺栓允许拉划在Z轴的任何位置上定位,安装和拆卸过程中不需要特殊的工具。 SSKV 40DIN SSKV 40ANSI SSKV 50DIN SSKV 50ASI SSKV P40T-1 SSKV P40T-II SSKV P50T-I SSKV P50T-II 拉钉AZB 应用 拉钉用于连接刀柄、工件夹具和托盘,与SSK拉爪配套使用。 设计特点 AZB拉钉的尺寸,光洁度、硬度和强度值均符合DIN,ANSI,ISO,MAS和JIS标准。 AZB30/1 DIN AZB40 DIN AZB45DIN AZB50DIN AZB60/1 DIN AZB30 ISO-B AZB40 ISO40 ISO-B AZB45ISO-B AZB50ISO-B AZB60/1 ISO-B AZBP30T-I AZB-P30T-II AZBP35T-I AZB35T-II AZB40T-I AZB 40T-II AZBP45T-I AZB45T-II AZB P50T-I AZB50T-II AZBP55T-II AZBP55T-I AZB P60T-I AZB P60T-II AZB 30JIS AZB 35JIS AZB40JIS AZB45JIS AZB50JIS AZB55JIS AZB60JIS AZB 10JBS-I AZB 10JBS-II AZB 15JBS-1 AZB20JBS-1 AZB20JBS-II AZB-25JBS-1 AZB 25JBS-11拉爪Coromant Capto Capto Capto C5R Capto C6R Capto C8R 油缸HDZ HDZ38-15 HDZ50-20 HDZ38-15 HDZ50-20

产品实拍
