点击图片查看原图
|

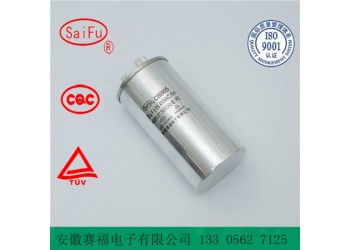

特点 cbb65电容器采用边缘加厚的金属化锌铝膜作为电极和介质，该膜经过卷绕机卷绕后装入铝质外壳。再在外壳中装入蓖麻油使其保持真空状态，并且可以使产品承受高温。产品采用机械防爆设计作为防爆手段，防爆等级为S2。
|
n 产品要求Specifications
|
引用标准Referencestandards |
GB/T 3667.1（IEC60252-1） |
|
气候类别Climatic category |
40 / 70 / 21、40 / 85 / 21 |
|
运行等级Class of operation |
Class B (10000h) Class C (3000h) |
|
防护等级Class of safety protection |
P2/P1 |
|
电压范围Voltage range |
200～500VAC |
|
容量范围Capacitance range |
5～100μF |
|
电容量偏差Capacitance tolerance |
± 5%、± 10%、± 15% |
|
损耗角正切Dissipation factor |
2 x10-3(100Hz,20°C) |
|
端子间测试电压Test voltage terminal to terminal UTT |
2 Unfor 2 seconds |
|
端子与外壳间测试电压Test voltage terminal to case UTC |
(2Un+1000)VAC or 2000VAC- 50Hz for 60 seconds |
|
绝缘电阻InsulationResistance |
≥3000s(100Hz，20°C，1min) |
外形尺寸Dimensions(mm)
|
序号 |
产品型号、规格 |
端子 |
外壳尺寸 |
|
0 |
CBB65-450VAC 5μF～9μF |
2*4或2*2插片 |
φ40*60 |
|
1 |
CBB65-450VAC-10μF |
2*4或2*2插片 |
φ40*60 |
|
2 |
CBB65-450VAC-12.5μF |
2*4或2*2插片 |
φ40*70 |
|
3 |
CBB65-450VAC-15μF |
2*4或2*2插片 |
φ45*70 |
|
4 |
CBB65-450VAC-20μF |
2*4或2*2插片 |
φ50*75 |
|
5 |
CBB65-450VAC-25μF |
2*4或2*2插片 |
φ50*85 |
|
6 |
CBB65-450VAC-30μF |
2*4或2*2插片 |
φ50*100 |
|
7 |
CBB65-450VAC-35μF |
2*4或2*2插片 |
φ50*100 |
|
8 |
CBB65-450VAC-40μF |
2*4或2*2插片 |
φ50*100 |
|
9 |
CBB65-450VAC-45μF |
2*4或2*2插片 |
φ50*100 |
|
10 |
CBB65-450VAC-50μF |
2*4或2*2插片 |
φ50*125 |
|
11 |
CBB65-450VAC-55μF |
2*4或2*2插片 |
φ50*125 |
|
12 |
CBB65-450VAC-60μF |
2*4或2*2插片 |
φ50*125 |
|
13 |
CBB65-450VAC-65μF |
2*4或2*2插片 |
φ55*125 |
|
14 |
CBB65-450VAC-70μF |
2*4或2*2插片 |
φ55*125 |
|
15 |
CBB65-450VAC-80μF |
2*4或2*2插片 |
φ60*125 |
|
16 |
CBB65-450VAC-90μF |
2*4或2*2插片 |
φ60*125 |
|
17 |
CBB65-450VAC-100μF |
2*4或2*2插片 |
φ63.5*125 |
注：表中以外的规格和尺寸、端子，可以商谈。
Note: Other specifications and size、terminal outside tableare negotiable.
