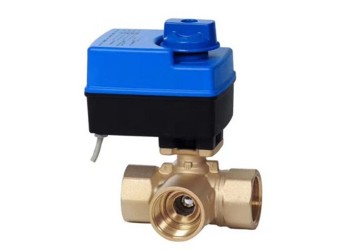

江森电动三通球阀
产品概述
电动三通球阀适用于暖通空调水系统的通断控制、由电动驱动器和阀体两部分组成。驱动器（执行器）采用同步电动驱动，动作稳定。内置限位接触点，能使阀门全开或全关时断电，阀体为黄铜锻造。
主要技术参数
驱动电源：AC220V±10%，50/60HZ（AC24V可定制）
功率消耗：6VA（仅当阀门启闭时）
电机类别：同步电机
动作时间：15S
引线长度：200mm
公称压力：1.6mpa
关闭压差：＜0.4mpa
无泄漏：压差＜0.4mpa
连接方式：管螺纹G
适用介质：冷、热水或50%乙二醇液介质温度：2-90℃
外形尺寸
二通阀
规格
主要尺寸（mm）
Kv（m?/h）
DN
内螺纹（G）
H
L
15
1/5
55
105
11
20
3/4
60
110
20
25
1
65
115
60
32
1-1/4
75
120
80
40
1-1/2
80
125
80
技术参数
名称
口径参数
球阀
L
H
Kv
三通电动球阀
1/2’’
DN15
13.5
58.5
141
9
3/4’’
DN20
17.5
67
145
14
1’’
DN25
24
85
157
25
三通阀体流向为A端进水，B端出水或C端出水。
异常用情况
序号
异常现象
原因
排除故障方法
01
开阀与关阀位置相反
接线错误
调换开阀线与关阀线
02
执行器不动作
线路错误线路烧坏
检查电源及线路温控器
执行器进水或电机损坏
更换执行器
03
螺纹连接处开裂
连接螺纹不匹配安装不规范或用力过大
更换阀体
04
阀门不能全开或全关
管道杂物堵塞水质太差
清理管道杂渣或加装前置过滤器
