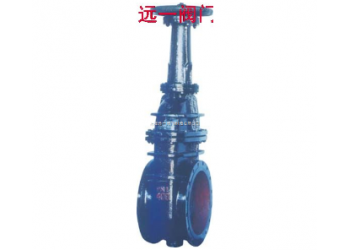

楔式双闸板闸阀Z42W-2

Z42W-2型楔式双闸板闸阀性能规范： 1.Z42W-2型手动楔式双闸板闸阀   2.Z542W-2型伞齿轮传动   3.Z942W-2型电动 4.煤气闸阀

型号	公称压力 MPa	试验压力		工作温度℃	适用介质
		强度（水）	密封（水）
Z42W	0.1	0.2	0.11	≤100	煤气

主要零件材料:

零件名称	材料
阀体	HT200灰铸铁
阀盖	HT200灰铸铁
手轮	HT200灰铸铁
阀板	本体
阀杆	45*碳素钢
填料	油浸石棉盘根

主要外形及连接尺寸：

公称通径 DN（mm）	主要结构尺寸（mm）									重量 （Kg）
	L	D	D1	D2	b	z--d	H	H1	Do
300	330	435	395	362	24	12—23	1220	1074	450	420
350	330	485	445	412	26	12—23	1380	1244	450	480
400	330	535	495	462	28	16—23	1540	1291	500	530
450	330	590	550	518	28	16—23	1680	1486	560	610
500	350	640	600	568	30	16---23	2030	1606	640	850
600	390	735	705	670	30	20---25	2380	1895	640	1200
700	430	860	810	775	32	24---25	2460
800	470	975	920	880	34	24---30	2660
900	510	1075	1020	980	36	24---30
1000	550	1175	1120	1080	36	28---30
