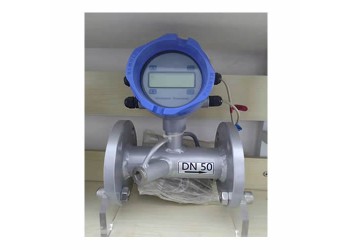

江森超声波流量计
简介
超声波流量计-固定壁挂式应用于各种液体的长期在线测量，主机和传感器分开安装，传感器安装在需测量的管道上，主机和传感器用超声波流量计专用电缆连接，是目前应用z广泛的超声波流量计。
加配温度传感器，还可实现热（冷）量计量功能，可对热（冷）量进行实时监测。
多角度视图
特点
①可靠性高：采用低电压多脉冲平衡发射电路，测量精度、受用寿命以及可靠性高。
②测量范围广：选用不同型号的传感器，可实现口径DN15-DN6000mm管道流量的测量。
③数据接口：RS485串行接口，可通过pc电脑对流量进行升级，支持MODBUS协议：
④抗干扰能力强：采用双平衡信号差分发射，接收电路，有效抵御变频器，电视塔、高压线等强干扰源：
⑤强大的记忆功能：自动记前128日，前10年累积热量，年月日累积都可以通过MODBUS协议读出;
⑥热量测量：配接温度传感器，可实现热（冷）量测量。
技术参数表
类别
性能参数
主机
原理
超声波时差原理，4字节IEEE754浮点运算
精度
流量优于±1％
显示
可连接2×10背光型汉子或者2×20字符型液晶显示器，支持中、英、意三中那个语言
信号输出
1路4-20mA电流输出，阻抗0-1K，精度0.1％.
1路OCT脉冲输出（脉冲宽度6-1000ms，默认200ms）
1路继电器输出
信号输入
3路4-20ma模拟输入，精度0.1％，可采集温度，压力，液位等信号。
可连接三线制PT100铂电阻，实现热量测量
数据接口
隔离RS485串行接口，可通过pc电脑对量计进行升级，支持modbus协议
专用电缆
定制双绞线，一般情况下限于50米;选用RS485通讯，传输距离可达千米以上
管道情况
管材
钢、不锈钢、铸铁、水泥管、铜、pvc、铝、玻璃钢等一切质密的管道，允许有衬里
管内径
15-6000mm
直管段
传感器安装点z好满足：上游10D，下游5D，距泵出口30D（D为管直径）
测量介质
种类
水、海水、工业污水、酒精，啤酒，各种油类等能传导超声波的单一均匀的液体。
温度
温度：-30℃-180℃超高温需订制
浊度
10000ppm且气泡含量小
流速
0-±10m/s
工作环境
温度
主机：-20-60℃：流量传感器：-30-180℃
湿度
主机：85％RH;流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后）
电源
DC8-36V或AC85--264V
功耗
1.5W
