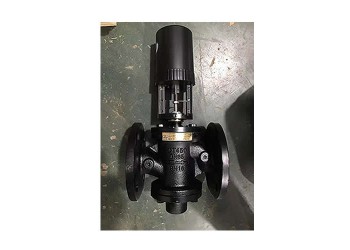

江森动态平衡电动二通阀
产品概述
动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品，是动态平衡与电动调节一体化的产品。
如下图所示，在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化：
⑴、当进口压力P1升高时，（P1-P2）增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，（P1-P2）减小，这时电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强，具有动态平衡的功能；
⑵、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3间的压差（P2-P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的，没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。
主要零部件材料
零件名称
材质
阀体
球墨铸铁
阀套
不锈钢
阀芯
黄铜
电动执行器外壳
铝合金
技术参数
产品型号
阀门形式
规格
压差范围 (KPa)
流量范围 (m0/h)
工作 压力
流量 误差
流体 温度
EDRV1
二通
DN25
30-300
0.2-2.9
PN16
5％
0-100℃
EDRV2
DN32
30-300
0.5-4-7
EDRV3
DN40
30-300
1-7-7
EDRV4
DN50
30-300
2-12.1
EDRV8
DN65
30-300
3-20.4
EDRV9
DN80
30-300
5-30.8
EDRV10
DN1OO
30-300
10-45.3
EDRV11
DN125
30-300
15-70-7
EDRV12
DN150
30-300
20-101.8
EDRV13
DN200
33-300
5.0-360
EDRV14
DN250
22-210
4.O-460
主要外型尺寸及性能参数
型号
阀门形式
规格
外形及安装尺寸 (mm)
L
H1
H2
D(φ)法兰
G螺纹
A/DEDRV1
二通丝口
DN25
160
265
70
G1
A/DEDRV2
DN32
180
275
70
G1-1/4
A/DEDRV3
DN40
300
290
90
G1-1/2
A/DEDRV4
DN50
300
290
90
G2
A/DAEDRV5
二通法兰
DN32
160
220
70
1OO
A/DEDRV6
DN40
200
235
110
110
A/DEDRV7
DN50
215
230
115
125
A/DEDRV8
DN65
230
238
120
145
A/DEDRV9
DN80
275
275
146
160
A/DEDRV10
DNl00
290
295
165
180
A/DEDRV11
DNl25
315
307
208
21O
A/DEDRV12
DNl50
350
326
205
240
A/DEDRV13
DN200
430
715
295
295
A/DEDRV14
DN250
520
740
345
355
安装尺寸：
1 选用合金铸铝支架，强度高、重量轻。特点：
3 阀门定位准确。
4 同步电机，低功耗。
5 高关断输出压力。
6 多种输入控制信号选择，可通过状态选择开关选择标准（DC4～20mA 或 DC0～10V）或非标
准（自行设置）控制信号。
7 正反作用可选。
8 具备自适应功能，一键设定不同口径、不同行程阀门的零位和满位。
9 用状态选择开关可以设定断信号时，阀芯处于全开，全闭或保持状态。
10 分辨率高，并可通过按键设置，可高达到0.4％的控制精度。
11 三重保护功能，通过机械、电路及软件均能起到保护作用，避免对执行器本身的伤害。
12 具有机械手动和电子手动功能，可使操作更方便。
