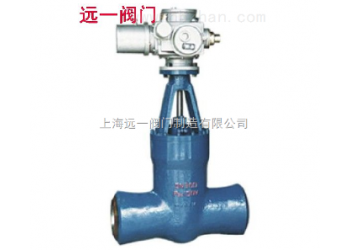

高温高压电站闸阀Z960Y-P54100V140V/170V

高温高压电站闸阀产品引用标准：
1.制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
2.结构长度按E101的规定或按用户提供尺寸

3.焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

主要零件的材料说明： 性能规范Property and specifiecation 产品型号 Product type 公称压力PN（MPa）Nominal pressure 试验压力（MPa）Test pressure 工作压力（MPa） Working pressure 工作温度（℃） Working temperature 适用介质 Appicable medium 强度试验 Sheel test 密封试验/上密封实验 Seal test Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽、Water,steam Z960Y-320 32 48.0 36.0 - ≤425 Z960Y-P54100 - 30.0 22.0 P5410 ≤540 蒸汽 Steam Z960Y-P54170 - 48.0 36.0 P5417 ≤540 主要零件材料Matecrial for main parts 零件名称Part name 材料牌号Material designation 阀体Body WCB WC6 WC9 阀板Disc WCB WC6 WC9 阀盖Bonnet 25 12Cr1Mo1VA 阀杆Stem 1Cr17Ni2 20Cr1Mo1VA 阀座Seat 25 12Cr1Mo1VA 密封环Sealing ring S软钢（增强柔性石墨）S soft steel （flexible graphite） S软钢S soft steel F软钢F Soft steel 填料Packing 增强柔性石墨Fexible graphite 支架Yoke WCB WCB或WC6 阀杆螺母Stem nut 45（ZCuZn25A16Fe3Mn3） 四开环Four piece ring 1Cr13 20Cr1MoVA

主要外形尺寸： 公称通径DNNominal diameter 主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions 电动装置Electric dewice 重量（kg）Weight d L H L1 L2 Z960Y-250 100 84 406 1164 437 277 DZW45 234 125 100 483 1402 437 277 DZW60 343 175 158 711 1650 554 309 DZW180 638 225 200 864 1650 554 309 DZW180 654 300 280 1067 2106 764 398 DZW350 1973 Z960Y-320 100 96 533 1236 437 277 DZW60 291 125 118 610 1302 437 277 DZW60 315 150 148 762 1403 526 283 DZW90 672 175 148 762 1650 554 309 DZW180 684 225 222 1041 1650 554 309 DZW180 696 Z960Y-P54100V 175 148 762 1650 554 309 DZW180 683 225 222 1041 1650 554 309 DZW180 704 250 222 1041 1795 554 309 DZW180 1214 300 294 1245 2080 554 309 DZW250 2125 Z960Y-P54170V 125 98 630 1230 437 277 DZW60 312 225 186 1060 1680 554 309 DZW180 1401 300 278 1397 2265 764   DZW500 2834 325 310 1448 2265 690 398 DZW500 2632 350 338 1550 2536 715   DZWC-4 5591
