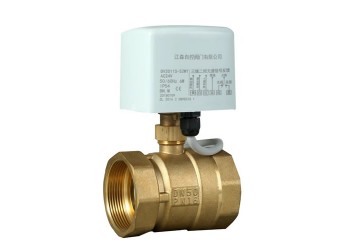

江森电动球阀三线两控
产品概述
电动球阀驱动器采用金属传动件传动阀门的开启和关闭，质量牢靠。产品主要应用于暖通空调、集中供暖、供水系统的通断控制，由驱动器和阀体两部分组成，驱动器采用同步电机驱动，无噪音，动作恒定，内置行程限位开关，能使阀门在全开或全关时断电。阀体为黄铜锻造，表面沙面处理。
技术参数
电机类型
同步电机
电源线长
300mm
动作时间
15秒，30秒
链接方式
管螺纹G
关闭压差
≤0.4mpa
公称压力
PN16
介质温度
15～95℃
驱动器扭力
3N.M/4N.M/8N.M
功率消耗
6W（仅当阀门开启时）
适用介质
冷、热水或50%乙醇溶液
电气规格
（50/60Hz）24VAC/110VAC/220VAC
产品型号
控制方式
运作原理
三线一控常开、常闭
驱动器是由单向同步电机驱动，火线和零线电路直接供电，常开或常闭电路受控，开阀或关闭到位时驱动器内部自动断电。
三线一控常开、常闭
驱动器是由双向同步电机驱动，火线和零线电路直接供电，常开或常闭电路受控，开阀或关闭到位时驱动器内部自动断电。
三线二控
驱动器是由双向同步电机驱动，开阀或关阀电路单独供电，开阀或关阀到位时驱动器内部自动断电。
信号带反馈
驱动器是由双向同步电机驱动，开阀或关阀电路单独供电，开阀或关阀到位时驱动器内部自动断电。开或关到位后有电压反馈信号。
阀体参数
产品规格
口径
产品尺寸（mm）
KV值mpa
净重KG
H
L
L1
二通
DN15（1/2）
110
54
11
0.48
DN20（3/4）
114
62
20
0.57
DN25（1）
120
65
60
0.62
DN32（1-1/4）
125
75
80
0.89
DN40（1-1/2）
130
95
110
0.97
DN50（2）
140
100
150
1.9
三通
DN15（1/2）
110
54
43
11
0.55
DN20（3/4）
115
70
56
20
0.62
DN25（1）
120
83
63
60
0.85
DN32（1-1/4）
135
106
80
80
1.1
DN40（1-1/2）
142
127
99
110
2.05
