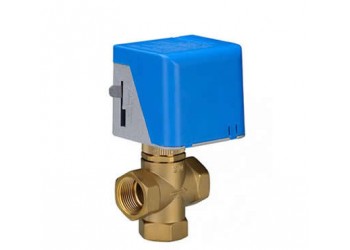

江森电动三通阀
产品简介概述：
VG4400电动阀门技术参数 ： VA-7010驱动器技术参数：
|
产品 |
VG4400系列阀门 |
型号 |
VA-7010 |
|
型号 |
VG4400 |
动作 |
开/关 |
|
阀体等级 |
PN16 |
马达类别 |
磁带同步马达 |
|
阀体尺寸 |
DN15 DN20 DN25 |
耗电量 |
7VA |
|
流量 特性 |
开闭式配合VA7010驱动器 |
行程 |
3MM (5MM MAX) 0.12INCH |
|
线性或者100%配合VA7040驱动器 |
全行程时间“开” |
约8-10秒 |
|
|
阀体 |
二通常闭 |
全行程时间“关” |
约4-5秒 |
|
行程 |
3MM |
外壳保护 |
IP40 |
|
介质 |
应用于HVAC系统中的水以及二醇 |
环境温度保护
|
工作+2-+60℃储存-20-+60℃ |
VG4400系列高性能/高关断力内置弹簧复位装置阀门可以根据控制器的要求调解水流量。适用于风机盘管，通风，可变风量以及加热系统。通常配VA7010系列开关驱动器使用，这种驱动器提供较小90N的关紧力，它体积小，并带有弹簧复位。
VG4400系列开关式电动二通阀由VA-7010系列阀门驱动器和VG400系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭或开启，使室温始终保持在温控器设定的温度范围内。
特点：
1.高关断力可有效保证阀门关闭紧密，合成橡胶垫，关闭时无气泡。
2.驱动器与阀体分离，可快速拆装，能轻松更换配件。
3.内置回程弹簧，阀芯结构优化，在不减少kv值的情况下允许压差大。
4.阀体黄铜锻造，不锈钢杆及弹簧，体积小耐腐蚀。
5.驱动器有可供系统调试和维修使用的手动操作杆。
6.大限度节省能源操作宁静，可配线管位置，接线简单。
VG4400-VA7010材质说明：
|
阀体材料 |
黄铜锻造 |
|
密封材料 |
丁晴橡胶 |
|
驱动器盖 |
阻燃ABS工程塑料 |
|
介质温度 |
﹤95℃ |
|
阀杆材料 |
不锈钢(AISI302） |
|
驱动器底盘 |
压铸铝合金 |
|
工作介质 |
水 |
黄铜阀体主要参数：
|
产品型号 |
阀门形式 |
联接螺纹 |
流量系数 |
关闭压差 |
工作 |
流体 |
环境 |
储存 |
承压 |
|
VA7010-15 |
常闭二通阀 |
G1/2 |
1.5 |
0.25 |
冷冻/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
|
VA7010-15 |
混合三通阀 |
G1/2 |
1.5 |
0.25 |
|||||
|
VA7010-20 |
常闭二通阀 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-20 |
混合三通阀 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-25 |
常闭二通阀 |
G1 |
4.8 |
0.06 |
|||||
|
VA7010-25 |
混合三通阀 |
G1 |
4.8 |
0.06 |
