真空闸阀产品说明：

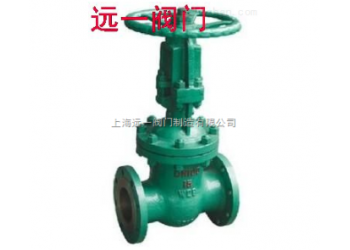

NKZ41H真空隔离闸阀《上海远一阀门碳钢闸阀、铸钢闸阀》NKZ41H真空闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
试验压力 Test pressure：
|
公称压力 PN/MPa Nominal pressure |
试验压力/MPa Seal test | ||
|
壳体强度试验 Shell strength |
上密封试验 Back seal test |
密封试验 Seat test |
|
| 1.0 | 1.5 | 1.1 | 1.1 |
| 1.6 | 2.4 | 1.8 | 1.8 |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4.0 | 6.0 | 4.4 | 4.4 |
| 6.4 | 8.6 | 7.0 | 7.0 |
| 10.0 | 15.0 | 11.0 | 11.0 |
使用范围 Applicable：
|
产品类型 Product type |
适用介质 Applicable medium |
适用温度/℃ Applicable temperature |
|
NKZ41H NKZ44H NKZ944H-C型 NKZ941H |
水、蒸汽、空气 Water，Steam，Air |
≤425 |
|
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y) |
水、蒸汽、空气 Water，Steam，Air |
≤550 |
主要零件材料 Materials for main parts：
|
零件名称 Part name |
阀体、阀盖 Body Bonnet |
阀杆 Stem |
闸板 Wedge gate |
密封面 Sealing face |
阀杆螺母 Yokenut |
填料 Parking |
紧固件 Fastener |
|
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H |
WCB | 2Crl3 | 25 |
H：合金钢 H：alloy steel |
铝青铜 Albronze |
膨胀复合石墨 Expanding comDound graphite |
优质碳钢 High-grade carbon steel |
|
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941 |
铬钼钢 Cr.Mo steel |
20CrlMo1VA 38CrMoAlA |
铬钼钢 Cr.Mo steel |
Y：硬质合金 Y：carbide alloy |
铬钼钢 Cr.Mo steel |
