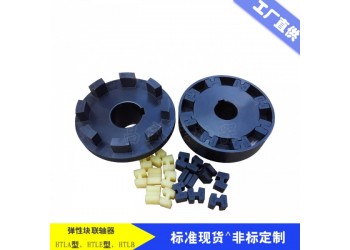

H形弹性块联轴器是利用若干个H表状的弹性件，并将主、从动端半联轴器的凸块对应插入H形弹性件之间，以实现两半联轴器的联接。H型弹性块联轴器结构简单，尺寸紧凑，制造方便，成本较低，装卸方便，具有一定补偿两轴相对偏移和减振、缓冲性能，适用于联接两同轴线的传动轴，具有失效保护功能，z大保证了运行的可靠性，插入式装配，因只有三个部件，确保安装简便，具有径向、角度、轴向和扭转弹性，通过弹性块传递转矩 ，可靠的联接使其能够正反两方向运转，并可用于频繁正反转场合
HTLA型弹性块联轴器基本参数和主要尺寸/mm
|
型号
|
公称转
矩Tn/
N·m
|
许用转速
[n]/r·min-1
|
轴孔直径
d1、d2、dz
|
轴孔长度
|
b
|
b1
|
D
|
D1
|
S
|
转动惯
量I/
kg·m2
|
质量
m/kg
|
|
Y型
|
J1、Z型
|
Y型
J1型
|
Z型
|
|
铁
|
钢
|
L
|
L1
|
L
|
|
HTLA1
|
18
|
5000
|
12、14
|
32
|
27
|
—
|
8
|
22
|
20
|
58
|
40
|
2
|
0.0003
|
1
|
|
16、18、19
|
42
|
30
|
44
|
|
20、22、24
|
52
|
38
|
52
|
|
HTLA2
|
31.5
|
5000
|
16、18、19
|
42
|
30
|
48
|
8
|
26
|
20
|
70
|
48
|
0.0006
|
1.65
|
|
20、22、24
|
52
|
38
|
56
|
|
25、28
|
62
|
44
|
62
|
|
HTLA3
|
63
|
5000
|
20、22、24
|
52
|
38
|
60
|
10
|
32
|
21
|
82
|
60
|
0.0017
|
3.22
|
|
25、28
|
62
|
44
|
66
|
|
30、32
|
82
|
60
|
82
|
|
HTLA4
|
100
|
5000
|
24
|
52
|
38
|
66
|
12
|
40
|
24
|
95
|
70
|
0.0041
|
5.15
|
|
25、28
|
62
|
44
|
72
|
|
30、32、35、38
|
82
|
60
|
88
|
|
40
|
112
|
84
|
112
|
|
HTLA5
|
160
|
5000
|
28
|
62
|
44
|
72
|
14
|
42
|
27
|
110
|
80
|
0.014
|
10.85
|
|
30、32、35、38
|
82
|
60
|
88
|
|
40、42、45
|
112
|
84
|
112
|
|
HTLA6
|
250
|
4500
|
5000
|
32、35、38
|
82
|
60
|
88
|
17
|
45
|
31
|
125
|
92
|
0.014
|
10.85
|
|
40、42、45、48
|
112
|
84
|
112
|
|
50
|
—
|
|
HTLA7
|
355
|
4000
|
5000
|
38
|
82
|
60
|
88
|
20
|
48
|
34
|
140
|
100
|
0.02
|
12.97
|
|
40、42、45、48
|
112
|
84
|
112
|
|
50、55、56
|
|
HTLA8
|
560
|
3500
|
4700
|
42、45、48
|
20
|
55
|
39
|
160
|
110
|
0.033
|
20.15
|
|
50、55、56
|
|
60、63、65
|
142
|
107
|
142
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
