双翻斗式雨量桶雨量传感器降水量监测计

名称

双翻斗式雨量桶雨量传感器降水量监测计

概述

CG-04-D1型翻斗式雨量传感器是一种水文、气象仪器，用于测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。

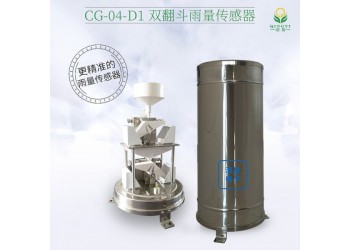

本仪器由承雨器部件和计量部件等组成。承雨口采用口径Φ200mm。计量组件是两个翻斗式机械双稳态秤重机构成，其功能是将以mm计的降雨深度转换为开关信号输出。

功能特点

翻斗部件由上下两个翻斗构造而成，上翻斗用于缓冲进入的水流，下翻斗用于测量，以减少由于降水强度不同所造成的测量误差。

把不同强度的自然降水，调节为比较均匀的降水强度，量程宽、精度高，稳定性好。

双翻斗构造而成，精度高，稳定性好

线性度好，传输距离长，抗干扰能力强

漏斗处设计网孔，防止树叶等杂物阻塞雨量下流

翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠

仪器外壳用不锈钢制成，不起锈，外观质量佳

承雨口采用不锈钢皮整体冲拉而成，光洁度高，滞水产生的误差小

底盘内部设有水平调节泡，可以辅助底角将设备调整到水平位置

适用范围

可用于气象台（站）、水文站、农林、国防、野外测报站等有关部门，配合我公司自主研发生产的雨量记录仪来测量降水量、降水强度、降水时间等，也可为防洪、供水调度、电站水库水情管理提供原始数据。

工作原理

雨水进入承水口，经过漏斗流入上翻斗。上翻斗承积水量达到上限（0.2/0.5mm）时，发生翻转，经汇集漏斗和节流管注入计量翻斗，把不同强度的自然降水调节为比较均匀的中等强度降水。计量翻斗翻动一次为0.2/0.5mm降水量，随之雨水由计量翻斗进入记数翻斗在记数翻斗中部装有一块小磁钢，磁钢的上面装有干簧开关，记数翻斗翻转一次，干簧管开关闭合一次，产生一个脉冲信号送至采集器中的计数器进行计数，每个计数为0.2/0.5mm降水量。

技术参数

供电电压：5V～24V DC(485型需要，脉冲不需要)

承雨口径：φ200mm

刃口锐角：45°

测量范围：雨强0.01mm/min～4mm/min（允许通过雨强上限8mm/min）

测量误差：±2%

分辨率：0.2mm、0.5mm

信号输出：

脉冲型

信号：单干簧管通断脉冲信号

485型

       通讯协议：Modbus-RTU（可定制）

设备功耗：<15mA

防护等级：IP66

尺寸重量

外型尺寸：ф220mm*560mm

整机重量：约3.75kg
