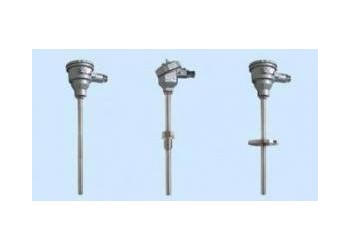

产品名称: 一体化防爆热电阻 产品说明:
◆特点
二线制输出4-20mA，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
安全可靠，使用寿命长；
冷端温度自动补偿，非线性校正电路 ；
◆工作原理
热电偶(阻)在工作状态下所测得的热电势(电阻)的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。
隔爆热电偶(阻)利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶(阻)产生的热电势(电阻值)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。
◆主要技术参数
产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆测量范围及允差
1)热电阻测温范围及允差
型 号分 度 号测温范围℃精度等级允许偏差WZPBPt100-200-+500
二线制输出4-20mA，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
安全可靠，使用寿命长；
冷端温度自动补偿，非线性校正电路 ；
◆工作原理
热电偶(阻)在工作状态下所测得的热电势(电阻)的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。
隔爆热电偶(阻)利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶(阻)产生的热电势(电阻值)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。
◆主要技术参数
产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆测量范围及允差
1)热电阻测温范围及允差
型 号分 度 号测温范围℃精度等级允许偏差WZPBPt100-200-+500
A级 B级
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
2)热电偶测温范围及允差 型 号分 度 号允 差 等 级III允 差 值测温范围℃允 差 值测温范围 WRNB K ±1.5℃ -40-375 ±2.5℃ -40-333 ±0.004 ItI 375-1000 0.0075 ItI 333-1200 WRMB N ±1.5℃ -40-375 ±2.5℃ -40-333 ±0.004 ItI 375-1000 0.0075 ItI 333-1200 WREB E ±1.5℃ -40-375 ±1.5℃ -40-333 ±0.004 ItI 375-800 0.004 ItI 333-900 WRFB J ±1.5℃ -40-375 ±1.5℃ -40-333 ±0.004 ItI 375-750 0.004 ItI 333-750 WRCB T ±1.5℃ -40-125 ±1℃ -40-133 ±0.004 ItI 125-350 0.0075 ItI 133-1000
输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
输出方法： 二线制
精度等级：
温度变送器精度等级：0.1 0.2 0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
