一、       概述

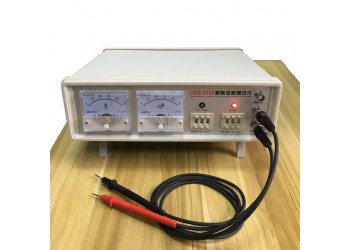

LBTS-5050极板短路测试仪是根据高压击穿的原理，对锂电池的极板实施微短路测试的专用仪器，以漏电电流的大小来判断其极板短路的程度。

二、       主要参数

1、 输入电源：AC 220V±10％  50Hz；

2、 输出电压：DC 0-500V(可调)；

3、 仪器可测z大漏电电流为50μA；

4、 仪器可测z大电阻199MΩ；

三、       仪器结构及各部分名称



1、 电流、电阻、电压三者之间的关系为：I=V/R（即电流=电压÷电阻）；

2、 在测试时，将两测试表笔接上被测极板的正、负极，电流表①可实时显示被测极板的漏电电流实际值；

3、 仪器只限于测试未注酸的锂电池极板；

4、 在测试前，必需先设置好极板的电压及电阻值。电阻值的设定要根据电压值来确定，具体设置请参照下表：

电压/V	电阻值/MΩ
≥25 V	1～20 MΩ
≥100 V	1～100 MΩ
≥200 V	1～200 MΩ

注：若电阻的设定值超过了上表量程范围，仪器会提示报警。

一、       校验方法

1、 电压校验：用万用表测量输出电压与电压表摆动一致；

2、 电流校验：调节电阻到“010” MΩ，电压到“100”V，电流表显示为10μA；
