一、产品概述：

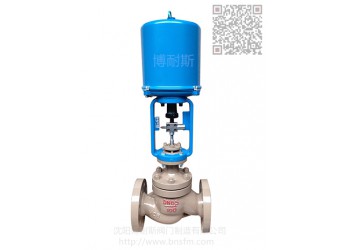

博耐斯ZDLM电子式电动套筒调节阀,由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、好调节等特点。控制和性能比DKZ型有明显提高。
套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感等特点，单密封型适用于泄漏要求较严，压差不大的干净介质场合。双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。024-62657366
二、主要技术参数：
|
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座通径mm |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数kv |
直线型 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
公称压力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
||||||||||||
|
行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直线，等百分比，快开 |
||||||||||||
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
||||||||||||
|
法兰尺寸 |
符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 |
||||||||||||
|
阀体材质
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
||||||||||||
|
阀体型式 |
直通套筒铸造球型阀 |
||||||||||||
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
||||||||||||
|
配用电动执行 |
PSL |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|||||||
|
361L |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
||||||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
|||||||||
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
三、1、执行机构及主要技术参数：
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
||||
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08 |
1000 |
800 |
0.25 |
4.2 |
电源：AC220V 50Hz |
电源：AC220V 50Hz |
|
202 |
361LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
361LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
361LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
四、主要外形及连接尺寸：
|
公称通径(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
L(mm) |
PN1.6MPa |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
|
|
PN4.0MPa |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
||
|
PN6.4MPa |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
||
|
H1(mm) |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
||
|
配PSL |
H(mm) |
普通型 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
|
散热片型 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
||
|
D(mm) |
176 |
|||||||||
|
重量(KG) |
23.5 |
33.5 |
40.5 |
69 |
84 |
112 |
189 |
262 |
||
|
配361L |
H(mm) |
普通型 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
|
散热片型 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
||
|
D(mm) |
225 |
310 |
||||||||
|
重量(KG) |
31 |
49 |
56 |
84 |
99 |
127 |
242 |
315 |
||
