舞动监测系统可实时传输检测数据

舞动监测系统

1.概述

在西北地区开车的各位相信都看到过马路两旁的铁塔输电线路绵延几千米，周围的植被却又十分稀疏。在这种戈壁滩地貌环境下，非常容易产生非常大的风，线路则会在风力的作用下上下舞动，严重可能导致杆塔扭转，线路如果长期处在舞动状态下，自身的刚度也会下降，降低其使用寿命。为此，我司设计了舞动监测系统。

2工作原理

舞动监测系统采用风光互补前端供电，并可以对舞动幅度值、频率值进行测量，且误差小于百分之十，除了数据监测采集之外，还可以水平进行三百六十度、垂直一百八十度连续可调的视频监测，综合将采集到的舞动、微气象以及视频数据以IP包的形式发送至监测中心，通过分析比对现场的实际情况，得出是否出现异常舞动情况，便于维护人员及时做出对策，从而使得高压线路稳定运行。

3.产品功能

实时监测导线位移量、加速度量、角度两等，并结合各种传感器进行分析处理，数据建模，及时诊断异常信息；

具备微气象数据采集功能；

智能化舞动隐患分析，通过平台三位分析算法对整个监测线路形成一个立体监控系统；

具有实时视频浏览功能，分辨率≤1080P，可以实现导线舞动情况的监控，通过图像识别处理,辅助诊断舞动信息处理;

稳定可靠的电池充电管理系统，太阳能充电效率至少提高20%;

支持《输电线路状态监测装置通用技术规范》,接入电力标准平台;

支持《电网视频监控系统及接口》企标B接口要求,支持接入内网统一视频平台;

具备微信客户端,定时在微信上推送舞动相关数据以及抓拍的图像;

具备巡检功能,满足电力部门监控需求,实时记录巡检人员巡视时间以及巡视间隔，防止巡视人员漏巡,错巡等现象;

设备内置安全加密芯片，实现对数据的加密传输,保陪黝据的安全传输。

4.技术参数

供电系统：风光互补加蓄电池

通讯要求：支持无线网络通信(支持4G并向下兼容）满足电信、联通、移动自适应,并可根据现场情况选择运营商

工作电压：DC12V

工作温度-40 ~70℃

工作湿度R5%~100%

待机时长>30天

监测参数：采用LORA无线通信传输数据

舞动幅值测量量程:0~10m

舞动频率测量量程:0.1~5Hz

准确度(精度):综合误差应小于10%

舞动监测装置同步采集误差:<20ms

数据采样频率:>=30Hz

单次采样点数:400点以上

环境气象站参数:超声波高精度传感器，综合测量环境温度、湿度、风向、风速、气压、雨量等参数。

图像监测:1路图像输入

图像监控:监视角度:水平0～360°,垂直0～180°

连续可调分辨率:≤1080P(可根据用户要求调整)

变焦率:30倍光学变焦

z低照度:0.5 LUX

照片格式:JPEG

云台预置位数:≥64

后端软件平台:PC客户端/手机客户端实时查看舞动数据

支持接入省局/市局PMS系统

远程更新、配置与调试前端装置参数

5. 后语

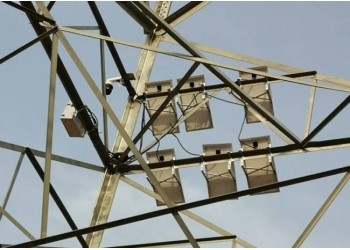

舞动监测系统是一款帮助电力部门对大风天气下高压线路运行情况进行精准监测的设备。该设备设计时搭载了多种数据采集功能，并配备图像监控，综合各种数据分析，避免出现误报警的可能。安装时需要注意防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。太阳能板安装方向一般朝南，再搭配电池充电管理系统，做到z高效的充电方式。当然，我司在产品免费寄送到客户指定地点之后，会有专业的工程部人员抵达现场指导安装工作，并对后台数据传输进行调试，做到当天安装当天即可投入使用。产品在山东、山西、甘肃等多地区投入使用，客户使用反馈效果良好。欢迎有需求的各位来电咨询。

联系人：王先生1/3/6/8/2/3/5/0/0/2/9

产品型号：TLKS-PMG-WD

产品别称：输变电设备物联网传感器、舞动传感器、舞动监测系统、输电线路大跨越防舞动治理系统、输电线路舞动装置
