技术参数

◆ 供　　电：12V～24V   DC

◆ 光谱范围：300～3000nm

◆ 信号范围：0～2000W/m²

◆ 输出信号：0～20mV（可定制4~20mA、电压、RS485输出信号）

◆ 灵 敏 度：7～14μV/Wm^-2

◆ 响应时间：≤15s（99%）

◆ 内     阻：约80Ω

◆ 年稳定性：≤±1%（灵敏度变化率）

◆ 跟踪精度：＜168h±1°

◆ 非 线 性：±2%

◆ 敞 开 角：4°

◆ 功    耗：100mA

尺寸、重量

外观尺寸：高20cm；底座尺寸长210mm*宽176mm；支架高度56mm；光筒长度280mm

整机重量：5kg

直接辐射表用于测量光谱范围为0.3μm-3μm的太阳直辐射量。当太阳直辐射量超过120W/m²时和日照时数记录仪连接，也可直接测量日照时数。所以该仪表可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察部门。

功能特点

◆符合ISO9060(太阳能、半球向日射表和直接日射表的规范与分类)标准

◆可作为一级标准直接辐射表使用

◆快速响应、准确半自动跟踪

◆适用于各种恶劣环境

适用范围

广泛适用于太阳能光伏发电，太阳能热水器与太阳能工程，太阳能建筑领域，太阳能实验室，农林业生态研究，极地、海洋、冰川气候研究，天气与气候的研究等领域。

工作、存储条件

工作温度：-40～85°C

工作湿度：0～100%RH

储存温度：-40～125°C

储存湿度：＜80%（无凝结）

工作原理

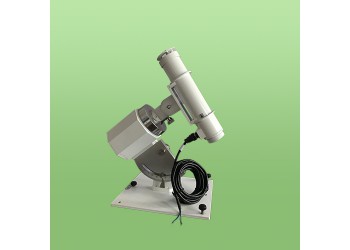

直接辐射表构造主要由光筒和自动跟踪装置组成，光筒内部由七个光栏和内筒、石英玻璃、热电堆干燥剂筒组成。七个光栏是用来减少内部反射，构成仪器的开敞角并且限制仪器内部空气的湍流。在光栏的外面是筒，用以把光栏内部和外筒的干燥空气封闭，以减少环境温度对热电堆的影响。在筒上装置JGS3石英玻璃片，它可透过0.3～3μm波长的太阳直接辐射。光筒的尾端装有干燥剂，以防止水汽凝结物生成。

直接辐射表感应部分是光筒的核心部件，它是由快速响应的绕线电镀式多结点热电堆组成。感应面对着太阳一面涂有无光黑漆，上面是热电堆的热结点，当有阳光照射时，温度升高，它与另一面的冷结点形成温差电动势。该电动势与太阳辐射强度成正比。

直接辐射表自动跟踪装置是由底板、纬度架、电机、导电环、蜗轮箱（用于太阳倾角调整）和电机控制器等组成。驱动部单片机控制直流步进电机，电源为直流12V。该电机精度高，24小时转角误差0.25o以内。当纬度调到当地地理纬度底板上的黑线与正南北线重合，倾角与当时太阳倾角相同时，即可实现准确的自动跟踪。

直接辐射表输出辐射量(W/m²)＝测量输出电压信号值(μV)÷灵敏度系数(μV/Wm^-2)，每个传感器分别给出标定过的灵敏度系数。。
