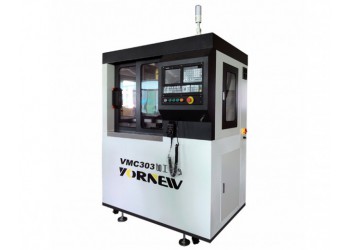

小型三轴加工中心V303

型号：VMC303

名称：小型三轴加工中心

显著特点

1、 使用220伏电压，占地小，耗电少，采用全封闭安全设计结构，提高观摩安全性的同时又保障机器的结构稳固性美观；

2、高强度树脂砂铸件，功能加大，3轴联动，配置YORNEW 980MC三轴联动数控系统，适用国际通用程序，故障自动检测报警功能、断电记忆功能；

3、配置精密高速主轴单元100-24000rpm，变频G指令控制主轴转速，主轴电机功率1.5Kw；

4、配置10工位快速换刀系统，使用气压0.6 Mpa，可极大提高复杂产品的加工效率及加工精度；

5、采用C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨，各轴施以预拉减少热变形，定位及重覆精度高；

6、XYZ轴采用伺服电机，z快移动速度8000mm/min；

7、带工冷冷却系统，配有3轴电子手脉三档可调极大地方便操作和对刀，机器配置有自动间歇润滑系统；

8、配有移动脚轮和水平脚垫，放便设备的移动与定位；

技术参数

●重复定位精度：0.02mm

●系统分辨率：0.001mm

●z大钻孔直径：13mm

●z大铣削直径：13mm

●工作台：450×160mm

●X\Y\Z轴行程：300\175\270mm

●刀库： 10工位

●轴联动性：3轴联动

●数控系统：YORNEW 980MC三轴数控系统

●z快移动速度：8000mm/min

●z快切削进给：1-4000mm/min

●电子手脉：3轴三档可调

●主轴端部至工作台面距离：320mm

●工作台面距地面高度：780mm

●工作台 T 型槽尺寸 ：12 mm

●工作台 T 型槽个数：3

●主轴转速：100-24000 转/分钟

●主轴电机功率：1.5 KW

●指令编程格式：全面兼容国际标准G代码和多种CAM软件（MasterCAM，UG等）

●使用气压：0.6Mpa

●工件冷却方式：水冷循环

●润滑系统：自动润滑系统

●使用电源：AC220V/50Hz

●外形尺寸：1360× 990 ×1800 mm

●重量：500 kg

随机配件：工件冷却系统、电子手轮1个、刀柄2个、刀柄拉钉2个、刀柄扳手、ER锁夹头1套、麻花钻头1把、铣刀2把、平口钳、双头扳手、外六角螺栓、垫圈、T形螺母、脚轮4个，水平脚垫4个，数控系统说明书、数控系统电气接线说明书、硬件说明书
