JG3050-10A1半硬质套管弯曲试验仪

JG3050-10A1半硬质套管弯曲试验仪 半硬质套管及波纹套管弯曲试验仪 波纹套管弯曲试验仪 半硬质套管及波纹套管弯曲试验机

一、半硬质套管弯曲试验仪前言：

本试验机适用于半硬质套管等材料做弯曲试验用，弯曲的角度为90°，试验后，观察试样有无裂痕。依据规范：JG/T3050《建筑用绝缘 电工套管及配件》及ZBG33008《聚氯乙稀塑料波纹电线管》等要求生产。

二、半硬质套管弯曲试验仪技术参数：

JG3050-10A1半硬质套管弯曲试验机

1、试样导管直径: 16、20、25mm。

2、弯曲内半径: 96、120、150mm。

3、试样弯曲总角度：90°

4、外形尺寸：650×350×470mm（长×宽×高）

5、重量：54kg

三、半硬质套管弯曲试验仪结构说明：

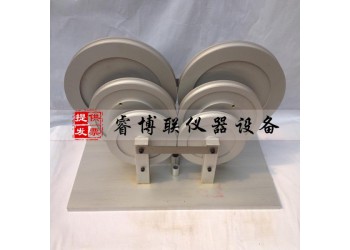

本试验机由底座、支架、成型模、弯曲型辊装置等组成。

四、半硬质套管弯曲试验仪操作：

1、将试验机放置平稳，表面擦拭干净。

2、试验前，先将弯曲辅助件插入试样中，弯曲辅助件可以是由无毛刺的，直径为1-2mm的钢丝所绕成的密圈弹簧（弹簧的外径比所规定的导管Z小内径小0.7-1mm）。或采用生产厂所tui荐的弯曲辅助件。

试样长度为标称直径30倍，

3、将试样插入成形模（轮）之间的槽中。

4、将试样缓缓压下，使试样弯曲的总角度约为120°，以至在放开型辊时，试样所弯曲到90°角，在90°角这一位置上，应在不损坏试样及弯曲辅助件的情况下。
