粉尘收集器改造方案之综合监控管理系统

综合监控管理系统——简介：

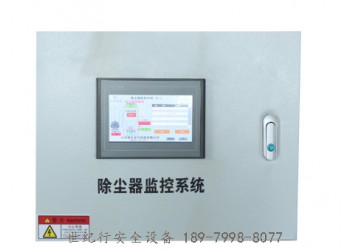

    除尘器综合监控管理系统是集压差报警、温度报警、转速（锁气卸灰异常）、风速、轴承温度、清灰参数、脉冲控制器监测于一体的新型除尘器综合报警器装置。能同时监控除尘器进出风口的压力差，除尘器内温度情况以及锁气卸灰阀是否正常运转，清灰间隔，脉冲阀监测，当其中任意一项数值超过设定的数值就会报警，企业可根据自身情况进行操作，可联动风机，温度报警装置可联动熄灭装置，用来降低除尘器温度。
     如有需要可咨询 江西世纪行:刘工：189-7998-8077

除尘器监控装置主要功能或技术参数：

1.输入电压：AC220V ±15%

2.报警输出：2组报警输出，输出接口为无源常开、常闭触点，可扩展

3.信号采样参数：

编号	项目	通道数量	检测范围	精度
1	压力	2	正压 0-1.6Mpa	0.2%FS
2	压差	1	0 --   +5000pa	0.2%FS
3	温度	1	-50 -- +200℃	0.2%FS
4	风速	1	10-- 50米/秒	0.2%FS
5	转速	2	20-- 300转/分钟	0.2%FS

4、7寸液晶触摸屏显示，全中文操作界面

5、实时记录存储，每通道200条记录存储

6、联网功能，支持Modbus数据上传功能

气体压差报警装置使用说明 ：
压差报警仪采用进口感压芯片，配合的电路处理和温度补偿技术，能测量气体压差大小。具有灵敏度高过载能力强干扰能力强、长 期稳定可 靠等优点。
1.接线说明：
压差报警仪内有一个8P接线端子排，如右图，1、2接220V交流电，6、7、8分别为继电器的常闭、常开、公共端。

2.面板说明：
如图，PV显示测量值，SV显示报警值，当测量值大于报警值时压差报警仪报警。压差报警仪有两路报警输出AL1和AL2。AL1报警时AL1指示灯亮，报警指示灯闪烁并发出蜂鸣声，AL2报警时AL2指示灯亮，继电器动作，继电器接口为8P端子排上右边(6、7、8)三个接线柱。
压差报警仪上电默认显示SV1的报警值，SV1和SV2出厂默认值为1500，即压差大于1500PA时报警仪报警。按设置键切换显示两路报警值SV1和SV2， 按增加和减少键设置报警值。

3.安装方法：
1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。
2.挂脚安装，报警仪配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。

4.安装注意事项：
1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。
2.测干净气体时可以任意安装，测潮湿、脏气体时接压口必 须垂直于地面安装，避免进入接压口。
5.主要技术指标：
工作电压：AC220V
测量范围：0-5KPA
测量精度：0.2%FS
测量速度：3次/秒
过载能力：1.5倍满量程
继电器触点容量：AC220V/3A
继电器触点寿命：100000次
如有需要可咨询 江西世纪行:刘工：189-7998-8077
