　　山东新云鹏ZKC12Q矿用司控道岔装置-煤矿司控道岔装置适用于地面和煤矿井下有瓦斯、煤尘爆炸危险的场所。是实现煤矿井下轨道运输自动化的主要设备之一，它取代了原来人工搬道岔装置，大大提高了运输效率， 改善了职工工作条件，保障了职工人身安全。

矿用司控道岔装置组成

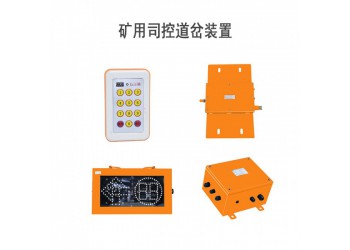

ZKC12Q矿用司控道岔装置由矿用本安型司控道岔显示器、矿用本安型气动司控道岔装置控制器、气动司控道岔装置执行器和矿用本安型无线发射器配套组成。

矿用司控道岔装置-煤矿司控道岔装置

矿用司控道岔装置-煤矿司控道岔装置工作原理

按动无线发射器，通过显示器内部控制板来控制控制器电磁阀，从而使执行器的推杆“出”或“进”，显示器如果原来显示“↑”，则变为“←”，反之，显示结果相反。

如果执行器推动轨道的过程中 5 秒没有到位，则两个指示灯同时亮，并且报警。如果两个接近开关在使用过程中，同时触碰铁轨，两个指示灯同时亮，并报警；若两个接近开关同时触碰不到铁轨，两个指示灯也同时亮，并报警。

矿用司控道岔装置-煤矿司控道岔装置功能

ZKC12Q矿用司控道岔装置具有发射机发出控制信号，显示器接收信号后驱动控制器动作从而使执行器伸出或缩入，带动尖轨的闭合或断开；同时执行器向显示器给出到位反馈信号，显示器根据到位反馈信号显示道轨的开合状态，绿色箭头所指示的方向表示道轨已接合，机车可以运行。红色圆灯亮时表示道轨未接合，机车不能运行。

配套单机产品说明

气动司控道岔装置执行器参数

a)气压范围: 0.6～0.8Mpa。

b)动作时间：≤3s。

c)推杆行程: 80mm～135mm。

d)进出气口直径：8mm。

气动司控道岔装置执行器

矿用本安型无线发射器参数

a)通信协议：ZigBee；

b)调制方式：O-QPSK；

c)无线信号工作频率范围：2400MHz±50MHz；

d)无线信号发射功率：-45dBm ～ 0dBm(0.000003mW～1mW)；

e)无线发射距离：50m。

矿用本安型无线发射器

矿用本安型司控道岔显示器参数

a)通信协议：ZigBee；

b)调制方式：O-QPSK；

c)无线信号工作频率范围：2400MHz±50MHz；

d)无线信号发射功率：-25dBm ～ 0dBm（天线前）；

e)无线信号接收灵敏度：-75dBm；

f)无线发射距离：50m；

g)天线标称增益：6dBi。（天线个数：1个；型号规格：6dBi 2.4G全向天线）

矿用本安型司控道岔显示器

矿用本安型气动司控道岔装置控制器参数

a)控制器气路通径：8mm；

b)控制器气压适应范围：（0.6～0.8）MPa；

c)控制器气路切换时间：≤2s。

d)密封性：控制器在 1.1 倍最高工作气压下应无泄漏。
