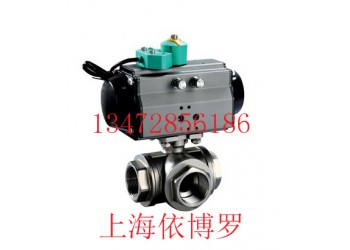

上海依博罗Q614/15F气动三通内螺纹球阀

上海依博罗Q614/15F气动三通内螺纹球阀分為L型和T型，L型適用於介質的流向切換，能使相互垂直的兩個通道聯通，T型適用於介質的分流，合流或流向切換。

上海依博罗Q614/15F气动三通内螺纹球阀的详细资料：

上海依博罗Q614/615F气动内螺纹三通球阀技术参数

 气缸选配：GTD/GTE、AT-D/S

气缸形式：双作用单作用(弹簧复位式)

环境温度：标准型为-20℃-+80℃、低温型-40℃-+80℃、高温型-20℃-+160℃

气源压力：双作用2～8bar、单作用3～7bar

 上海依博罗Q614/615F气动内螺纹三通球阀附件选项(可选)

 回讯器：也叫限位开关，远程反馈开关信号(普通型、防爆型可选)

电磁阀：双作用选二位五通、单作用选二位三通(普通、防爆；多种电压可选)

三联件：可对气源稳压、过滤、气缸加润滑油

手轮机构：转动手轮机构，可实现手动开、关阀

电气定位器：输入4～20mA信号,实现阀门调节功能(普通、防爆可选)

备注:气缸参数请另参考所选配的气动执行器资料.

 依博罗Q614/615F气动内螺纹三通球阀球阀标准规范

阀门螺纹类型：G·NPT·BSPT DIN259/2999

阀门检 验：ISO/DIN 5208—1987

驱动装置连接：ISO 5211

 依博罗Q614/615F气动内螺纹三通球阀球阀参数：

公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

连接方式：螺纹(L型、T型)

阀体材质：铸钢(WCB)、不锈钢CF8(304)、CF8M(316)

阀球材质：不锈钢CF8(304)、CF8M(316)

密封材料：PTFE、PPL

适用温度范围：-20℃～232℃～350℃

适用介质：水、油、气等某些腐蚀性液体(W·O·G)

 上海依博罗Q614/615F气动内螺纹三通球阀详细介绍：

★气动执行器表面经阳极氧化处理，齿轮齿条结构，

★有开关两个位置+/-5°行程调节

★NAMUR标准气源接口，可与电磁阀直接连接

★三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便

★三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。

★双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求

技术规范

设计依据	GB标准	ANSI标准
设计标准	GB/12237	ANSIB16.34
连接尺寸	GB/9113、JB/T79	ANSIB16.5
试验和检验	JB/T9002	API598

※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

主要零件材质表

序号	零件名称	材质
1	接头	不锈钢 CF8、CF8M
2	阀座	PTFE
3	球体	不锈钢 304、316
4	垫片	PTFE
5	阀体	不锈钢 CF8、CF8M
6	螺栓	不锈钢 304
7	阀杆	不锈钢 304、316
8	垫片	PTFE
9	填料	PTFE
10	压盖	不锈钢 304、316
11	连接支架	不锈钢 CF8
12	连接套	不锈钢 304
13	螺栓	不锈钢 304
14	气动装置

*: 系列球阀主要零部件及密封圈的材质可根据实际工况条件用户。



主要外形及连接尺寸Q61(4、5)(F、N、P)-16-64

通径		外形连接尺寸								执行器型号
DN	in	d	G	L	L0	L1	L2	H	S
15	1/2	10	1/2″	68	34	140/178	62/75	130/136	26	GTD52/GTE65
20	3/4	15	3/4″	78	39	140/178	62/75	135/141	32	GTD52/GTE65
25	1	20	1″	86	43	140/214	62/91	139/173	38	GTD52/GTE80
32	11/4	25	11/4″	111	55.5	164/214	75/91	158/186	49	GTD65/GTE80
40	11/2	32	11/2″	126	63	164/246	75/101	165/203	56	GTD65/GTE90
50	2	38	2″	143	71.5	190/295	91/112	202/228	70	GTD80/GTE100
65	21/2
80	3

※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
※注：数据 XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
※注：*根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
