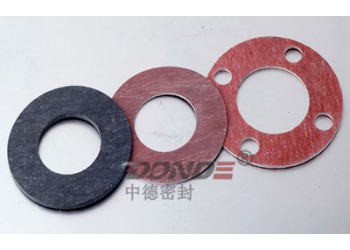

|
石棉垫片
又称石棉橡胶垫片以石棉纤维、丁苯，丁晴，天然，三元乙丙橡胶为主要原料再辅以橡胶配合剂和填充料，经过混合搅拌、热辊成型、硫化等工序制成。石棉棉垫片主要应用在中、低压法兰连接的密封中。
应用介质：适用于水、水蒸气、油类、溶剂、中等酸、碱的密封等
行业设备：产品广泛应用于发电、冶金、船舶、石油化工等工业应用中水、汽、油等介质的密封管道法兰、阀门、热交换器、压力容器、机械设备和发动机、压缩机、内燃机、机械、仪表、供暖等工业设备。
同时我公司可以根据客户要求OEM生产国外同类产品如日本华尔卡1500，蜻蜓等品牌。
石棉垫片的主要特点：
1.良好的耐温、耐压性能以及压缩回弹性
2.广泛的适用性、耐油性、耐介质性和气密性。
3.较高的机械强度材料易切割成型。
根据使用的温度和压力不同可以分为低压石棉橡胶垫片，中压石棉橡胶垫片和高压石棉橡胶垫片。
石棉垫片的分类：
石棉橡胶垫片根据其配方、工艺性能及用途的不同，可分为普通石棉橡胶垫片和耐油石棉橡胶垫片。根据物理性能等级划分可分为低压，中压和高压三种不同等级，还可以在以上材料基础上夹金属丝增强、涂石墨增加耐温，也可根据客户的特殊需定做其它性能石棉材料及各种垫片。
石棉垫片材料规格：
辊压板宽×长（mm）： 1500×4000 1270*3810；1500*4500 可分切；厚 度（mm）：0.4～6.0
特殊规格可与客户商定
※ 所有产品厚度0.8mm以上均可夹钢丝网增强，可涂石墨和两面防粘处理，颜色可以根据客户要求定制。
普通石棉垫片材料各项物理性能指标：
技术参数
|
ZD-G1400(XB200)
|
ZD-G1420(XB300)
|
ZD-G1430(XB500)
|
密度 g/cm3
|
1.8± 0.2
|
1.8± 0.2
|
1.8± 0.2
|
老化系数≥
|
0.9
|
0.9
|
0.9
|
烧失量%
|
≤30
|
≤30
|
≤28
|
压缩率 %
|
7-17
|
7-17
|
7-17
|
回弹率 %
|
≥35
|
≥40
|
≥45
|
横向拉伸强度 Mpa
|
≥6
|
≥9
|
≥21
|
腐蚀性
|
无
|
无
|
无
|
蠕变松弛率 %
|
≤50
|
≤50
|
≤50
|
|
常温柔软性
|
在直径为试样公称厚度12倍 的圆棒上弯曲180° ，试样不出现裂纹等破坏现象
|
在直径为试样公称厚度12倍 的圆棒上弯曲180° ，试样不出现裂纹等破坏现象
|
在直径为试样公称厚度12倍 的圆棒上弯曲180° ，试样不出现裂纹等破坏现象
|
氮气泄漏率 %
|
≤25
|
≤15
|
≤15
|
最高使用温度 ℃
|
150
|
300
|
350
|
最大使用压力 Mpa
|
1.5
|
3.0
|
3.5
|
蒸汽压力 Mpa
|
1.5
|
3.0
|
3.5
|
使用介质
|
非油，非酸介质
|
|
注：
|
厚度大于3mm的石棉橡胶垫片不做拉伸试验。
|
耐油石棉橡胶垫片材料各项物理性能指标：
技术参数
|
ZD-G1460(NY150)
|
ZD-G1470(NY300)
|
ZD-G1480(NY400)
|
密度 g/cm3
|
1.8± 0.2
|
1.8± 0.2
|
1.8± 0.2
|
横向拉伸强度 Mpa
|
≥9
|
≥12.7
|
≥15
|
浸渍IRM903油后性能149 ℃,5h
|
横向拉伸强度 Mpa
|
≥5
|
≥9
|
≥12
|
|
增重率%
|
≤30
|
≤30
|
≤30
|
|
外观变化
|
无
|
无
|
无
|
浸渍ASTM燃料油后性能21-30 ℃,5h
|
增厚率%
|
0-20
|
≤30
|
≤28
|
|
浸油后柔软性
|
无
|
无
|
无
|
压缩率 %
|
7-17
|
7-17
|
7-17
|
回弹率 %
|
≥35
|
≥50
|
≥50
|
蠕变松弛率 %
|
≤45
|
≤45
|
≤45
|
对金属的腐蚀性
|
无
|
无
|
无
|
油密性
|
介质压力 Mpa
|
8
|
15
|
16
|
|
密封要求
|
保持30min，无渗漏
|
保持30min，无渗漏
|
保持30min，无渗漏
|
氮气泄漏率 ML/h.mm
|
300
|
300
|
300
|
最高使用温度 ℃
|
150
|
300
|
400
|
最大使用压力 Mpa
|
1.5
|
3.0
|
4
|
使用介质
|
油l类介质
|
|
注：
|
厚度大于3mm的石棉橡胶板不做拉伸试验。
|
※ 以上为常用石棉垫片物理性能指标，更多不同型号的材料物理性能参数请联系营销部
|
|
石棉垫片技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，GB及其它标准。可提供圆型、方型等异型形状垫片，并可根据需要提供加筋条型石棉橡胶垫片。
国内石棉橡胶垫片及板材标准状况：
GB/T 15520-1995|石棉橡胶板蒸汽密封性能试验方法
GB/T 540-1999|耐油石棉橡胶板试验方法
GB/T 541-1996|石棉橡胶板 试验方法
GB/T 542-1983|石棉橡胶板 柔软性试验方法
GB/T 9126.3-1988|凹凸面型钢制管法兰用石棉橡胶垫片
GB/T 9126.1-1988|平面型钢制管法兰用石棉橡胶垫片
GB/T 9126.4-1988|榫槽面型钢制管法兰用石棉橡胶垫片
GB/T 9126.2-1988|凸面型钢制管法兰用石棉橡胶垫片
GB/T 9129-1988|钢制管法兰用石棉橡胶垫片技术条件
GB/T 4216.9-1984|灰铸铁管法兰用石棉橡胶垫片尺寸
GB/T 12387-1990|凸面型球墨铸铁管法兰用石棉橡胶垫片
GB/T 539-2008|耐油石棉橡胶板
GB/T 540-2008|耐油石棉橡胶板试验方法
GB/T 3985-2008|石棉橡胶板
JB/T 87-1994|管路法兰用石棉橡胶垫片
HGJ 69-1991|钢制管法兰用石棉橡胶板垫片
JC/T 555-2010|耐酸石棉橡胶板
QC/T 684-2002|摩托车和轻便摩托车发动机用石棉橡胶垫片技术条件
HB 6716-1993|轻型燃气轮机钢制管法兰用耐油石棉橡胶垫片
SH 3401-1996|管法兰用石棉橡胶板垫片
|
ZD-G1430非石棉垫片
http://www.qsjx.com.cn/goods/show-28537.html
ZD-G2050绝缘垫片
http://www.qsjx.com.cn/goods/show-30605.html
Frenzelit 高温绝热垫
http://www.qsjx.com.cn/goods/show-30604.html
ZD-G2040橡胶垫片
http://www.qsjx.com.cn/goods/show-30603.html
U-PAK004泥状软填料
http://www.qsjx.com.cn/goods/show-45315.html
PLS-1000泥状填料
http://www.qsjx.com.cn/goods/show-45314.html
ZD-G1330 石棉垫片由慈溪市中德密封材料有限公司提供，该企业负责ZD-G1330 石棉垫片的真实性、准确性和合法性。本站对此不承担任何保证责任。
点击图片查看原图
