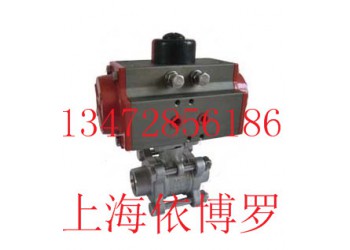

上海依博罗Q611F气动焊接球阀

上海依博罗Q611F气动焊接球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。

工作原理：

     1、当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°

     2、气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

     3、回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。

技术参数：

气缸形式： 双作用 单作用（弹簧复位式）

环境温度： -20℃-+80℃

气源压力： 双作用4～8bar、单作用5～8bar

附件选项 （可选）

回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）

电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）

三联件：可对气源起稳压、过滤作用

手轮机构：在气源故障情况下，转动手轮机构，可实现手动开、关阀

电-气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）

                     （注：电气定位器只有在阀门要需求调节功能才选配）

备注: 气缸参数请另参考所选配的气动执行器资料。

·连接方式：对焊 ·口径：1/4”～4”(DN8-DN100) ·阀体：304、316 、304L、316L ·阀芯：304、316 、304L、316L ·密封：PTFE、PPL、PEEK ·压力：PN16/25/40/63KG ·适用于液体、气体等介质

·硬质铝合金缸体 ·齿轮齿条式设计 ·双作用或弹簧复位式 ·NAMUR的附件安装标准 ·±5°调节 ·可视指示器 ·快速开关，百万次开关寿命
