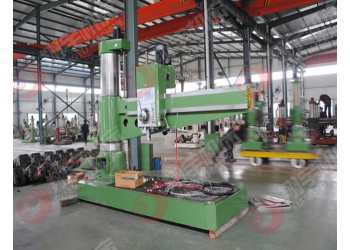

Z3080液压摇臂钻床 坚固耐用 操作便捷 寿命持久

翔宇数控作为专业的的机床生产制造企业，拥有一大批多年安装经验的技术师傅，总工程师为清华大学教授。工厂拥有30年历史机械加工经验，40万平方米实地生产厂房，并购置500多万高 质量检测设备，29项发明和实用新型专利，产品拥有出口资质并远销海外数十个国家！欢迎电话询价，来厂考察。

Z3080*25A液压摇臂钻：工作效率高加工误差小液压预选变速钻孔直径（0-80）mm,在配有相应工装的条件下可以镗孔主轴箱摇臂立柱均由液压夹紧主轴正反转停车(制动)空档用一个手柄操作它，使用可靠方便。

结构特点：

1、主要关键件选用高强度铸铁和特供钢材 ；

2、经专业化设备连续加工确保基础部件精良；

3、采用液压预选变速机构可节省辅助时间；

4、主轴正反转停车制动变速空档等动作用一个手柄控制操纵更为轻便快捷；

5、主轴箱摇臂内外柱采用液压驱动的菱形块夹紧机构夹紧可靠；

6 、 16级主轴转速与进给可选配出经济 的切削 ；

7、摇臂导轨外柱圆表面主轴主轴套筒及内外柱回转滚道等处均进行了淬火处理可长期保持机床精度的稳定延长了使用寿命 ；

8、完善的保护装置和外柱防护 ；

9、在结构设计方面和在制造过程中采取了有效措施使得机床的精度持久和整机的使用寿命均为加大延长。

用途：

广泛的大型设备用来钻孔扩孔锪平面铰孔攻螺丝镗孔广泛适用于机械加工各部门

概述:

摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱

转±180°的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。

小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂

床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻

加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻

的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座

成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、

车车辆和造船，机械行业，等行业。

运动形式：

当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：

（1）摇臂钻床的主运动为主轴的旋转运动

（2）进给运动为主轴的纵向进给

（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。

主要技术参数：

摇臂钻床参数项目	Z3080*25A
钻孔直径（mm）	0-80
主轴端面至工作台距离（mm）	550-1600
主轴中心至立柱母线距离（mm）	500-2500
主轴行程（mm）	400
主轴锥孔（莫式）	6
主轴转数范围（rpm）	20-1600
主轴转数级数	16
摇臂回转角度（°）	360
主电机功率（kw）	7.5
升降电机功率（kw）	1.5
机床重量（kg）	11000
外形尺寸（mm）	3500*1450*3300

没有完善的售后服务，就等于您所购买的设备没有任何保障，关于售后方面，无论是从产品、解决方案，还是到售后服务，翔宇都可以提供 放心的服务

企业网址：  http://www.xiangyucnc.com

企业邮箱：xymc@sdxymc.com

产品诚信可靠，服务贴心完善。

我厂所有产品，保修期限均为三年。

欢迎来电咨询订购！

全国咨询热线：187-6328-9939(微信同号）

本信息由翔宇数控机床于2020年9月1日发布，长期有效，YY

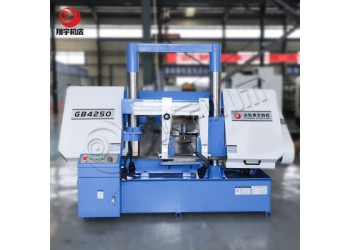

     GB4250龙门双柱金属带锯床 龙门双立柱_锯切准确
     http://www.qsjx.com.cn/goods/show-29827.html

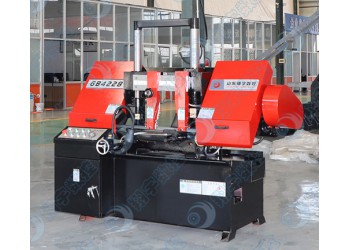

     翔宇数控GB4228金属带锯床 锯切稳定 服务周到
