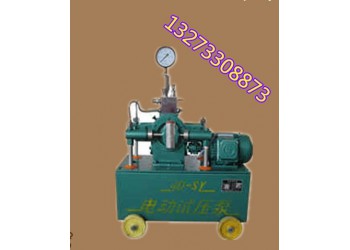

电动试压泵是往复泵的一种，是提供高压液体供作水压实验的高压、超高压型柱塞泵。 我厂研制生产的电动试压泵，具有流量大、压力高、操作性能好、维修方便等特点，而且使用范围广、配套性强、操作简单，具有自动保压和手动升压、卸荷等功能。是各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。
工作原理：活塞自左向右移动时，泵缸内形成负压，则贮槽内液体经吸入阀进入泵缸内。当活塞自右向左移动时，缸内液体受挤压，压力]增大，由排出阀排出。 活塞往复一次，各吸入和排出一次液体，称为一个工作循环；这种泵称为单动泵。 若活塞往返一次，各吸入和排出两次液体，称为双动泵。 活塞由一端移至另一端，称为一个冲程。
试压泵设备的使用条件：
1、试压泵设备可在需方不必增加其它设施的情况下可正常安装使用；
2、试压泵使用环境温度：-5℃~42℃；
3、打压泵试验介质:水或浓度较低的油类；
4、电动试压泵设计耐压: 0-110MPa；
5、测试温度：常温；
6、电动试压泵压力传感器及压力表：传感器0-150MPa，压力表0-160MPa；
7、压力测量准确度：传感器度为满量程FS0.1%，压力表为1.6级；
8、试压泵控制系统的整体控制精度为FS 0.3-0.5%；
9、电动打压泵电源：AC380/220V,50Hz；
10、相对空气湿度要求：≤70-90%。
电动试压泵使用方法
1、开箱后的安装
（1）安装滚轮。将四只滚轮套装在轮轴上（垫圈20在滚轮两侧），穿好开口销。
（2）安装安全阀。拧去集水器上包装的螺塞，将安全阀装在集水器的安全阀接头M14×1.5—5H孔内（注意加铜垫圈6）。
（3）安装压力表。压力表拧入旁边的压力表接头螺母，使表面朝向便于观察的方向，压力表的非常大数值应相当于泵额定压力的1.2-1.5倍。
2、使用方法
（1）使用前的准备工作：
①减速箱内加足润滑油，使油面达到油标上限值或稍低位置。润滑油为黑色齿轮油。
②两侧传动箱经加油标牌注入30号机械油，油面应略高于十字头下部导轨面，长期连续使用应注意补充。
③检查各紧固螺拴有无松动现象。
④水箱内加满洁净的工作介质，并应注意过滤网不得露出水面。
⑤被试容器应预先充满工作介质。
⑥将被试容器管路与集水器的工作接头连接好。
（2）使用中应注意事项：
①减速箱中油温非常高不应超过80℃。
②工作中如发现泵或其他部分有明显渗漏现象，应及时排除。
③安全阀不能当溢流阀使用。
④在升压过程中，若压力表指针摆动太大，说明用户的被试压件容积太小，此时非常好在系统中接上一个有足够容量的压力容器（应符合相关我们家标准）或其它相应的蓄能装置。
⑤若被试压件容积较大，可先连续运转升压，待接近试验压力时再点动升压。操作过程中应密切注意系统压力，避免意外超压。
⑥若不慎意外超压，可打开放水阀，卸除部分压力后重新升压。
（3）使用操作步骤
① 开启放水阀。
②启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常响声及阻滞现象，吸、排情况正常且泵排出的工作介质无明显波动，即可关闭放水阀，启动本泵试压。
③当泵的排出压力达到或接近要求压力值时，即应停机。
④试压泵以外的管路也可以安装截止阀和放水阀，与容器隔断，使被测试件处于保压状态。
⑤试压完毕后，打开放水阀卸压，将工作介质放回水箱内。
（4）试压泵的联接尺寸：
在泵的集水器中心线上，离地高度770毫米处，装有工作接头，有关尺寸如图2，请用户按此尺寸安排联接管路。
使用时的注意事项及维护保养：
1、 对容器作液压测试时，容器及联接管道内的气体应排除干净，对于容器进行高、超高压承压试验时很有必要的，这样做使升压平稳又安全。
2、 被试件的容积越小，升压的速度越要慢。即打开低压气缸头气源截止阀06，或高压气缸头气源截止阀06的开度越要小，以免升压太快产生冲击而损坏被试件。
3、 进行试压工作时，操作人员必须注意压力表10的升压情况及联接处的渗漏情况，发现问题应立即停泵、卸压排除。
4、 高压泵只是起增压作用，启动该泵并不增加排量，因而在向被检容器灌液时，应使该泵停止动作，免使液缸密封件无功磨损。
5、 在使用清水作液压介质时，试压完毕后或下班前应堵住试压接出口，按操作规程第4、5条所示操作。
启动气动泵运转一分钟，用水箱内乳化油或液压油循环以冲洗清水，免使清水在机内停留过久而产生锈
6、 试压结束时将空气调压阀的手轮逆时针方向旋转至阀内调压弹簧处于自由状态，以延长使用寿命。
